di-soric

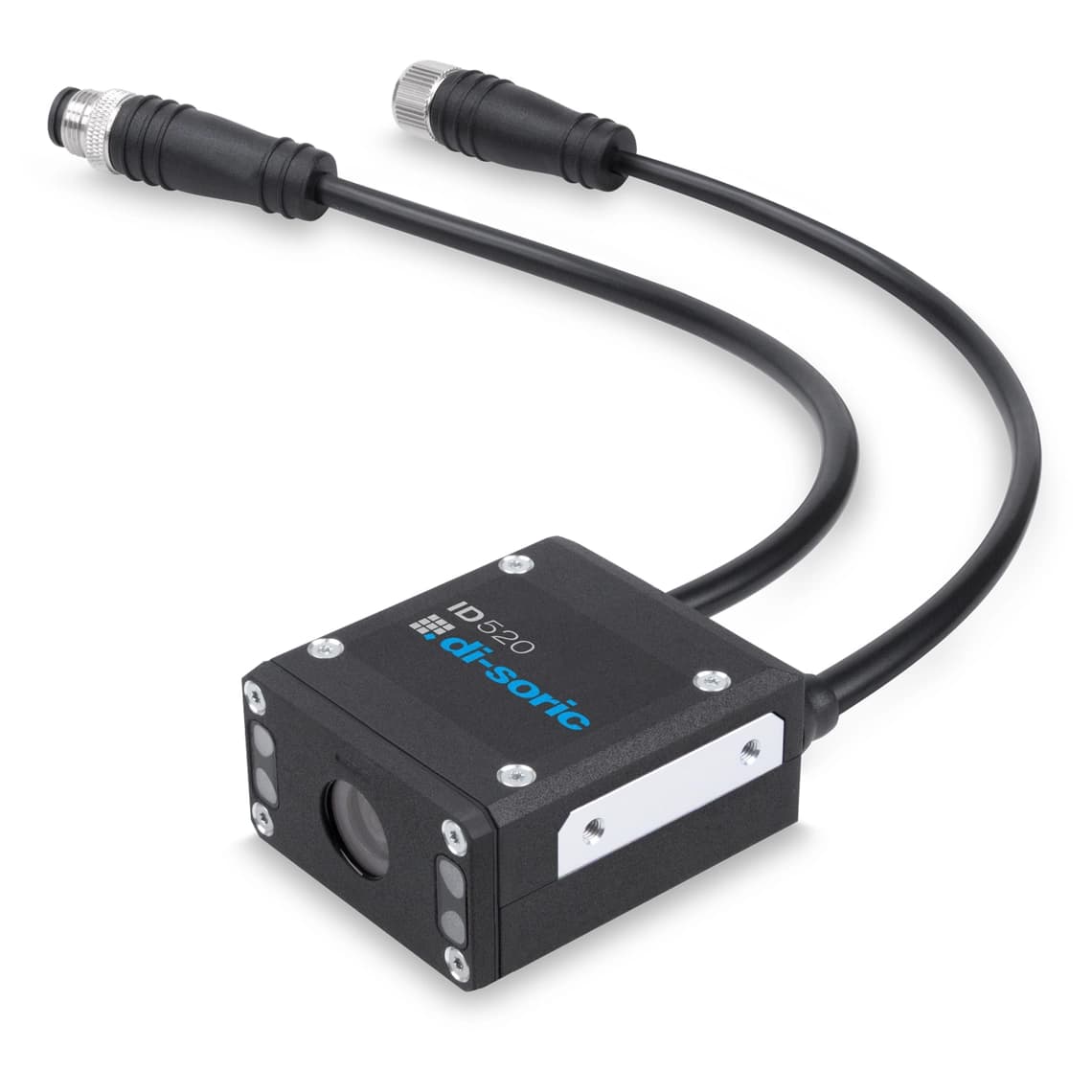

Stationärer Codeleser ID520-BM316-EP5300PRO
Hersteller-Artikelnummer: ID520-BM316-EP5300PRO
Serie: ID520-BM316
- Codeart
- 1D und 2D
- Auflösung
- 1,6 MP
- Brennweite / Optik
- 16 mm (S-Mount)
- Kommunikation
- Ethernet
- Industrieprotokolle
- PROFINET, EtherNet/IP, TCP/IP, FTP
- Schutzart
- IP50
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | ID520-BM316-EP5300PRO |
|---|---|
| Modellreihe | ID520 |
| Bauform | Quader |
| Lesbare Codearten | Code 2 of 5, Codabar, Code 128, Code 39, Databar, UPC / EAN, Pharmacode, Aztec Code, Data Matrix, Dotcode, QR, PDF 417 |
| Auflösung | 1,6 MP |
| Sensorauflösung | 1440 × 1080 Pixel (1,6 MP) |
| Bildsensor | SONY IMX900 |
| Brennweite | 16 mm |
| Objektivanschluss | S-Mount |
| Eingebaute Beleuchtung | Weiß |
| Lichtfarbe | Weiß (intern) |
| Schnittstelle | Digital Input/Output |
| Protokolle | TCP/IP, FTP/SFTP, Profinet, EtherNet/IP |
| Anschluss | Stecker, 0,2 m, M12, 12-polig, A-kodiert |
| Anschluss 2 | Buchse, 0,2 m, M12, 8-polig (X-kodiert) |
| Hinweis zur Leitung | Anschlusskabel max. 25 m |
| Schaltausgang | Open Emitter, 50 mA, 3 (programmierbar), 1 (Ready) |
| Betriebsspannung | 21 … 28 V DC |
| Leerlaufstrom (max.) | 1000 mA (24 V DC) |
| Spannungsfall (max.) | 2 V |
| Verpolschutz | Nein |
| Kurzschlussschutz | Nein |
| Isolationsspannungsfestigkeit | 500 V |
| Schutzart | IP 50 |
| Gehäusewerkstoff | Aluminium (schwarz, pulverbeschichtet) |
| Werkstoff Optikfenster | PMMA (Fenster / Optik) |
| Gewicht | 125 g |
| Kommunikation | Ethernet |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.
Dokumente
- Datenblatt herunterladen
Datenblatt ID520-BM316-EP5300PRO
Datenblatt · DE · 1218 KB
- Herunterladen
ID520-BMxx-EP5/xxx (STP)
Technische Zeichnung · DE · 2516 KB
Zubehör
Beschreibung
ID520-BM316-EP5300PRO ist ein stationärer Code-Reader von di-soric, Serie ID520-BM316. Der Leser dekodiert Code 2 of 5, Codabar, Code 128 und 9 weitere. Der Bildsensor löst mit 1,6 MP auf.
Der Smarte Code Reader ID-520 schließt die Lücke zwischen klassischem Code-Leser und Smart Vision Sensor. Mit 3,2 MP Auflösung, ultrakompakter Bauform und kurzer Brennweite liest er selbst kleinste Codes zuverlässig und übernimmt zusätzlich Bildverarbeitungsaufgaben wie OCR oder Positionsbestimmung. Damit eignet sich der ID-520 ideal für kompakte Maschinen, Retrofit-Projekte und anspruchsvolle Traceability-Anwendungen.
Die Anbindung erfolgt über Digital Input/Output, der Anschluss über Stecker, 0,2 m, M12, 12-polig, A-kodiert, die Versorgung mit 21 … 28 V DC und das Gehäuse erreicht Schutzart IP 50.
Datenblatt, Konfigurationsanleitung und CAD-Dateien finden Sie im Downloadbereich. Welche Ausführung zu Ihrer Codeart, Ihrem Leseabstand und Ihrer Steuerung passt, klären wir gern mit Ihnen - fragen Sie Preis und Lieferzeit direkt an.
