OPT
Spotbeleuchtung OPT-PL23-W
Hersteller-Artikelnummer: OPT-PL23-W
Serie: OPT-PL-Serie (kollimierte Spotbeleuchtungen)
- Spottyp
- Kollimierter Spot
- Strahlcharakteristik
- Telezentrisch / hochkollimiert
- Abstrahl-/Divergenzwinkel
- ≤ 1° (Divergenz)
- Lichtaustritt
- Ø 23 mm
- Lichtfarbe
- Weiß
- Controllerbedarf
- Empfohlen
- Anschluss
- JST SMR-03V-B
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-PL23-W |
|---|---|
| Lichtfarbe | Weiß |
| Stromaufnahme | 1,0 A |
| Leistung | 3,2 W |
| Gehäuselänge | 45-90 mm |
| Leuchtfläche Länge | OPT-PPL23 mm |
| Leuchtfläche Breite | 23 mm |
| Leuchtfläche (Durchmesser) | OPT- DPA2005E |
| Gewicht | 1 kg |
| Gehäusedurchmesser | Ø 38 mm |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

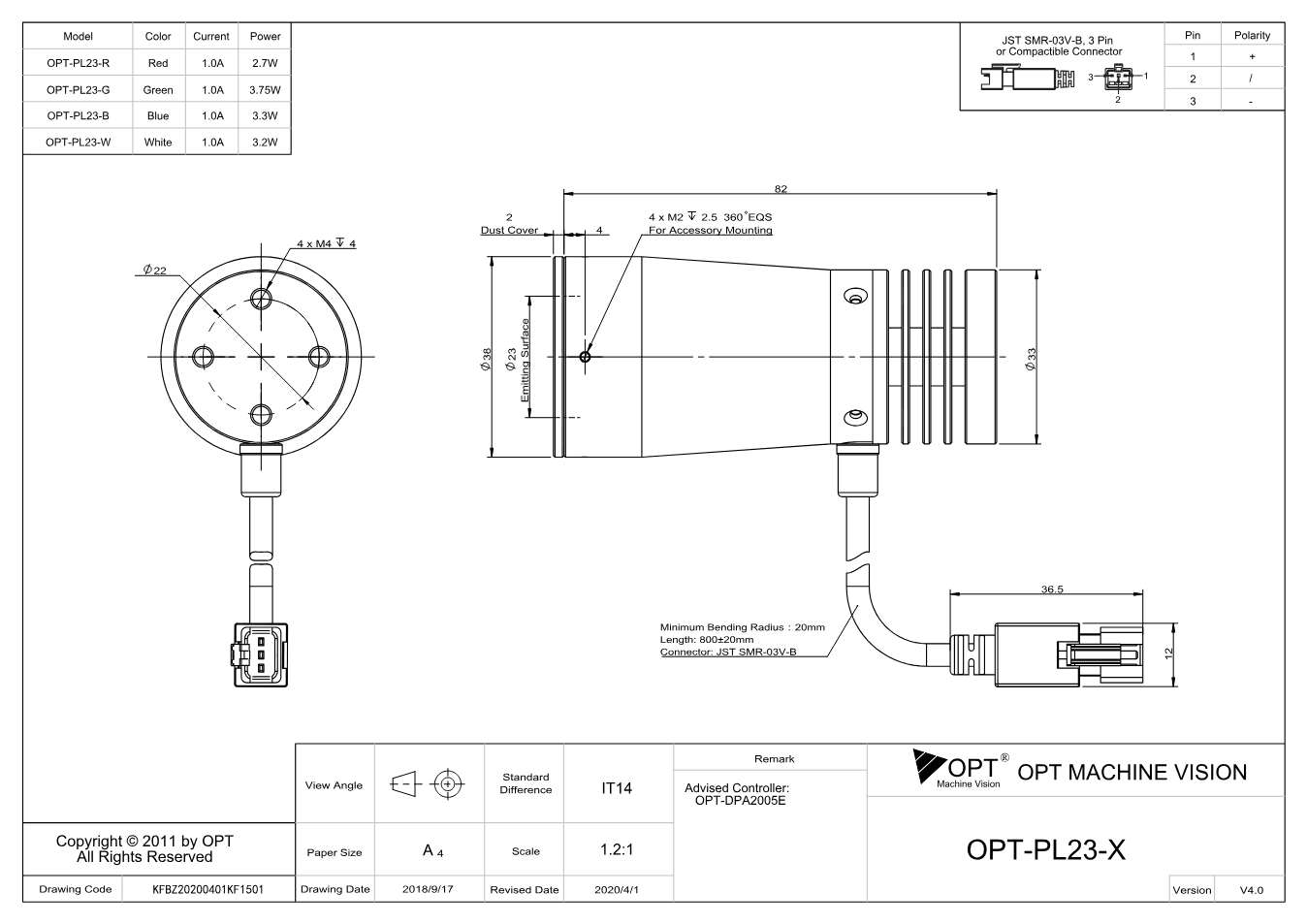

Maßzeichnung
Dokumente
- Datenblatt herunterladen
OPT-PL-Serie (kollimierte Spotbeleuchtungen) - Serienbroschüre OPT (EN)
Datenblatt · EN · 2 MB
- Herunterladen
Maßzeichnung OPT-PL23 (V4.0) (PDF)
Technische Zeichnung · EN · 172 KB
Zubehör
Beleuchtungskabel(12)
OPT
Verlängerungskabel 3-polig (JST) OPT-EX1M-3P-D, 1 m, Schleppkette
JST SMR-03V-B · 1 m
OPT
Verlängerungskabel 3-polig (JST) OPT-EX1M-3P-R, 1 m, Roboterkabel
JST SMR-03V-B · 1 m
OPT
Verlängerungskabel 3-polig (JST) OPT-EX2M-3P-D, 2 m, Schleppkette
JST SMR-03V-B · 2 m
OPT
Verlängerungskabel 3-polig (JST) OPT-EX2M-3P-R, 2 m, Roboterkabel
JST SMR-03V-B · 2 m
OPT
Verlängerungskabel 3-polig (JST) OPT-EX3M-3P-D, 3 m, Schleppkette
JST SMR-03V-B · 3 m
OPT
Verlängerungskabel 3-polig (JST) OPT-EX3M-3P-R, 3 m, Roboterkabel
JST SMR-03V-B · 3 m
OPT
Verlängerungskabel 3-polig (JST) OPT-EX5M-3P-D, 5 m, Schleppkette
JST SMR-03V-B · 5 m
OPT
Verlängerungskabel 3-polig (JST) OPT-EX5M-3P-R, 5 m, Roboterkabel
JST SMR-03V-B · 5 m
OPT
Verlängerungskabel 3-polig (JST) OPT-EX10M-3P-D, 10 m, Schleppkette
JST SMR-03V-B · 10 m
OPT
Verlängerungskabel 3-polig (JST) OPT-EX10M-3P-R, 10 m, Roboterkabel
JST SMR-03V-B · 10 m
OPT
Verzweigungskabel 3-polig (JST) OPT-EX1M-3P-2B, 1 m (0,5 m + 0,5 m)
JST SMR-03V-B · 1 m (0,5 m + 0,5 m)
OPT
Verzweigungskabel 3-polig (JST) OPT-EX1M-3P-4B, 1 m (0,5 m + 0,5 m)
JST SMR-03V-B · 1 m (0,5 m + 0,5 m)
Beschreibung
OPT-PL23-W gehört zur OPT-PL-Serie von OPT - kollimierte Durchlichtbeleuchtung. Lichtfarbe: Weiß, Leistung: 1A/3,2 W und Nennstrom: 23 A.
Die OPT-PL-Serie erzeugt nahezu paralleles Licht mit einem Divergenzwinkel von höchstens 1°. In Verbindung mit einem telezentrischen Objektiv entsteht dadurch ein außerordentlich scharfer Kantenübergang - die Voraussetzung für Messungen im Mikrometerbereich an Wellen, Bohrungen und Dichtungen.
Welche Beleuchtung die richtige ist, hängt neben Bauform und Lichtfarbe von Arbeitsabstand, Prüfteil und Kameraauswahl ab. Sagen Sie uns, was Sie prüfen möchten - wir stimmen Beleuchtung, Objektiv und Controller aufeinander ab und nennen Ihnen Preis und Lieferzeit.
