OPT
Spotbeleuchtung OPT-CPIG1203-15-UV365
Hersteller-Artikelnummer: OPT-CPIG1203-15-UV365
Serie: OPT-CXXX-UV-Serie (UV-Aushärtebeleuchtungen)
- Spottyp
- UV-Härtungsspot
- Strahlcharakteristik
- Gebündelt / fokussiert
- Lichtaustritt
- Ø 15 mm
- Lichtfarbe
- UV (365 nm)
- Controllerbedarf
- Empfohlen
- Anschluss
- JST SMR-03-B
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-CPIG1203-15-UV365 |
|---|---|
| Wellenlänge | 365 nm |
| Lichtfarbe | Ultraviolet (365 nm) |
| Eingang (Leistung @ Strom) | 3.5 W@1.0 A |
| Strom | 1.0 A |
| Leistung | 3.5 W |
| Kanäle | 1 |
| Empfohlener Controller | OPT-DPA2005E |
| Anschluss | JST SMR-03-B |
| Kabel | 4.3 mm, Robot cable |
| Kabellänge | 800 ± 20 mm |
| Min. Biegeradius | 20 mm |
| Arbeitsabstand | 20 mm |
| Lichtfleck | about 15 × 15 mm |
| Lichtaustritt Ø | φ15 mm |
| Gehäusedurchmesser | 12 mm |
| Blitzbetrieb | Maximum pulse width 60 s, duty ratio 60 % |
| Dauerbetrieb | The controller gear 200 |
| Abmessungen (L × Ø) | 49,9 × Ø 12 mm |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

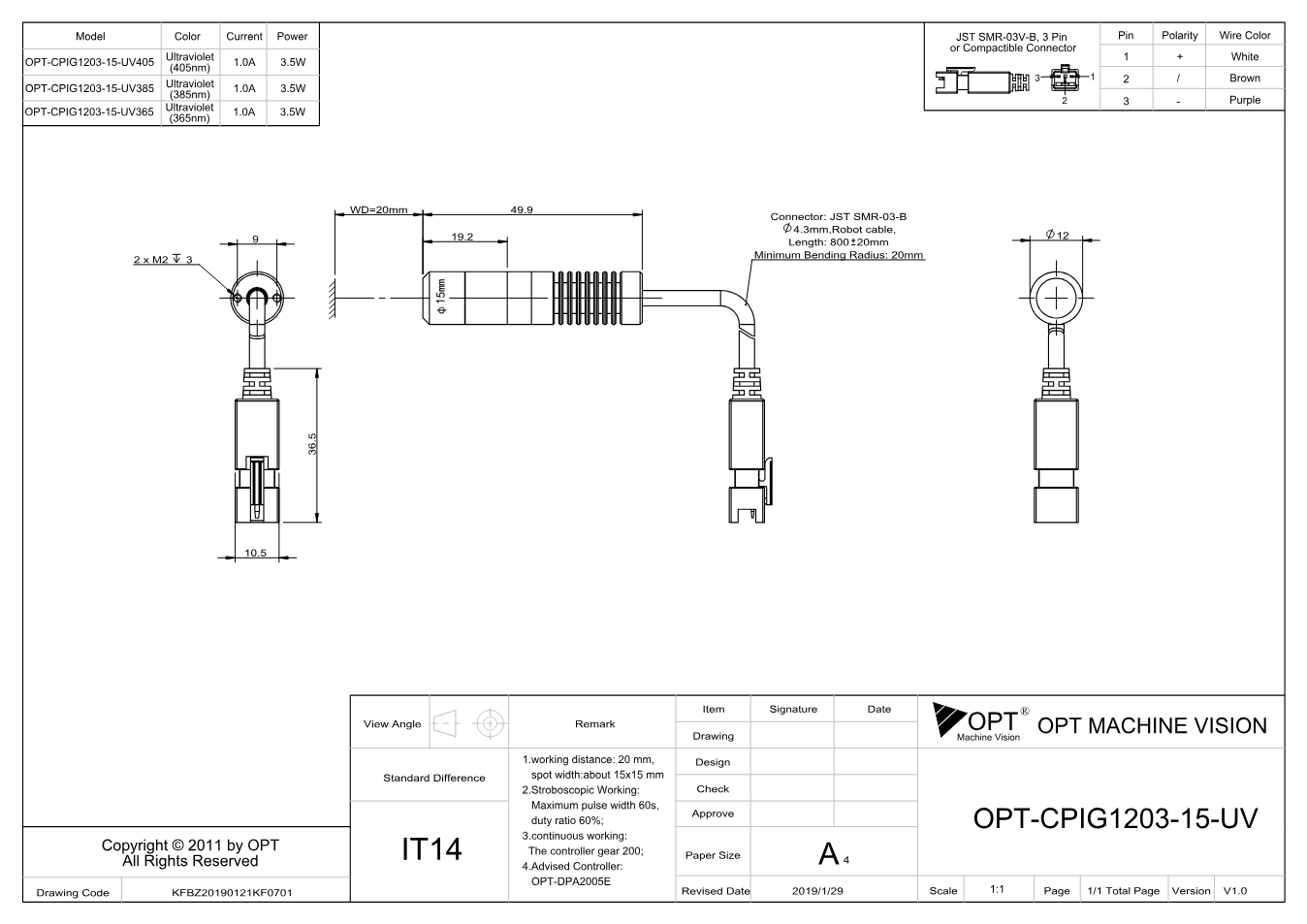

Maßzeichnung
Dokumente
- Datenblatt herunterladen
OPT-CXXX-UV-Serie (UV-Aushärtebeleuchtungen) - Serienbroschüre OPT (EN)
Datenblatt · EN · 4513 KB
- Herunterladen
Maßzeichnung OPT-CPIG1203-15 (V1.0) (PDF)
Technische Zeichnung · EN · 87 KB
Zubehör
Beleuchtungskabel(12)
OPT
Verlängerungskabel 3-polig (JST) OPT-EX1M-3P-D, 1 m, Schleppkette
JST SMR-03V-B · 1 m
OPT
Verlängerungskabel 3-polig (JST) OPT-EX1M-3P-R, 1 m, Roboterkabel
JST SMR-03V-B · 1 m
OPT
Verlängerungskabel 3-polig (JST) OPT-EX2M-3P-D, 2 m, Schleppkette
JST SMR-03V-B · 2 m
OPT
Verlängerungskabel 3-polig (JST) OPT-EX2M-3P-R, 2 m, Roboterkabel
JST SMR-03V-B · 2 m
OPT
Verlängerungskabel 3-polig (JST) OPT-EX3M-3P-D, 3 m, Schleppkette
JST SMR-03V-B · 3 m
OPT
Verlängerungskabel 3-polig (JST) OPT-EX3M-3P-R, 3 m, Roboterkabel
JST SMR-03V-B · 3 m
OPT
Verlängerungskabel 3-polig (JST) OPT-EX5M-3P-D, 5 m, Schleppkette
JST SMR-03V-B · 5 m
OPT
Verlängerungskabel 3-polig (JST) OPT-EX5M-3P-R, 5 m, Roboterkabel
JST SMR-03V-B · 5 m
OPT
Verlängerungskabel 3-polig (JST) OPT-EX10M-3P-D, 10 m, Schleppkette
JST SMR-03V-B · 10 m
OPT
Verlängerungskabel 3-polig (JST) OPT-EX10M-3P-R, 10 m, Roboterkabel
JST SMR-03V-B · 10 m
OPT
Verzweigungskabel 3-polig (JST) OPT-EX1M-3P-2B, 1 m (0,5 m + 0,5 m)
JST SMR-03V-B · 1 m (0,5 m + 0,5 m)
OPT
Verzweigungskabel 3-polig (JST) OPT-EX1M-3P-4B, 1 m (0,5 m + 0,5 m)
JST SMR-03V-B · 1 m (0,5 m + 0,5 m)
Beschreibung
OPT-CPIG1203-15-UV365 kennzeichnet in der OPT-CXXX-UV-Serie (UV-Aushärtebeleuchtungen) den Produkttyp „UV-Aushärtebeleuchtung“. Zentrale Kennwerte sind Lichtfarbe UV (365 nm), Stromaufnahme 1,0 A, Leistung 3,5 W.
Für die Auswahl einer Maschinenbeleuchtung sind nicht nur Farbe und Leistung, sondern auch Leuchtfeld, Einbauwinkel, Arbeitsabstand und Ansteuerung entscheidend. Die Maßzeichnung ist als Bild und als PDF hinterlegt.
Wenn Sie uns Kamera, Objektiv und Prüfaufgabe nennen, prüfen wir die Kombination und nennen Preis und Lieferzeit zur exakten Artikelnummer.
