Spotbeleuchtung BEK-PM12-G5T-BS
Hersteller-Artikelnummer: BEK-PM12-G5T-BS
Serie: BEK-PM12
- Spottyp
- Punkt-/Mini-Spot
- Abstrahl-/Divergenzwinkel
- 25°
- Lichtaustritt
- Ø 10 mm
- Lichtfarbe
- Weiß, 6000 K
- Betriebsart
- Dauerlicht
- Ansteuerung
- Integrierter Treiber
- Anschluss
- Stecker, M12 x 1, 4-polig
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | BEK-PM12-G5T-BS |
|---|---|
| Betriebsspannung | 10 … 30 V DC (Supply Class 2) |
| Leerlaufstrom (max.) | 120 mA (10 V DC) |
| Leistung | 1,2 W (24 V DC) |
| Verpolschutz | Ja |
| Leuchtfläche | Ø 10 mm |
| Gewinde | M12 |
| Lichtaustritt | axial |
| Gehäusematerial | Messing (CuZn, vernickelt) |
| Material | PMMA (Schutzoptik) |
| Schutzklasse | III, Betrieb an Schutzkleinspannung |
| Risikogruppe (DIN EN 62471) | Risikogruppe 1 |
| Zulassungen | UL |
| Bauform | Gewinde |
| Besonderheiten | Triggereingang |
| Triggereingang High Pegel | > 4,0 V (Beleuchtung AUS) |
| Triggereingang Low Pegel | < 3,0 V (Beleuchtung AN) |
| Lichtquelle | LED |
| Farbe | Weiß |
| Farbtemperatur | 6000 K |
| Abstrahlwinkel FWHM | 25° |
| Beleuchtungsstärke | 4,00 kLx (100,0 mm) 1,00 kLx (200,0 mm) 2,00 kLx (500,0 mm) |
| Regelung | Integrierte Leistungsregelung |
| Einschaltverzögerung (Trig.) | 0,012 ms |
| Ausschaltverzögerung (Trig.) | 0,012 ms |
| Schock-/Schwingbeanspruchung | 30 g, 11 ms / 10 … 55 Hz, 1,0 mm |
| Umgebungstemperatur Betrieb | 0 … +40 °C |
| Schutzart | IP 65 / IP 67 |
| Anschluss | Stecker, M12 x 1, 4-polig |
| Anschlusskabel | VK … |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

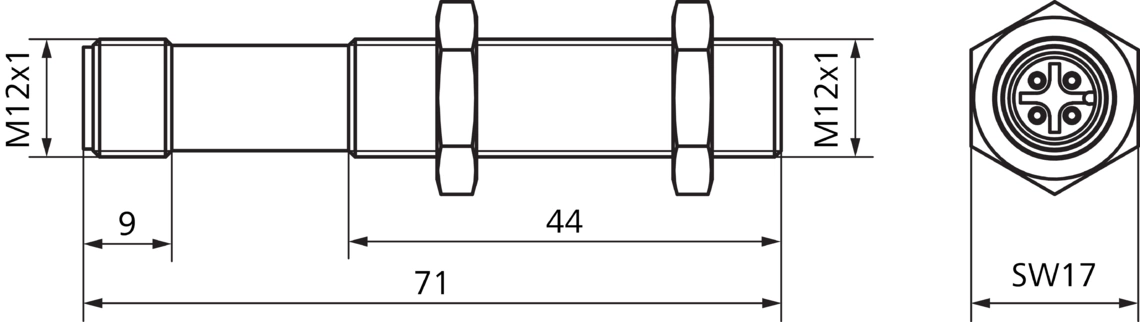

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt BEK-PM12-G5T-BS
Datenblatt · DE · 9071 KB
- Herunterladen
BEK-PM12-GxT-BS (STP)
Technische Zeichnung · DE · 204 KB
- Herunterladen
BEK-PM12-GxT-BS (IGS)
Technische Zeichnung · DE · 634 KB
Zubehör
Strom- / I/O-Kabel(8)
di-soric
Strom- / I/O-Kabel VKHM-W-2.54
Buchse, M12, 4-polig, A-kodiert · 2.500 mm
di-soric
Strom- / I/O-Kabel VKHM-W-54
Buchse, M12, 4-polig, A-kodiert · 5.000 mm
di-soric
Strom- / I/O-Kabel VKHM-W-104
Buchse, M12, 4-polig, A-kodiert · 10.000 mm
di-soric
Strom- / I/O-Kabel VKHM-W-154
Buchse, M12, 4-polig, A-kodiert · 15.000 mm
di-soric
Strom- / I/O-Kabel VKHM-Z-2.54
Buchse, M12, 4-polig, A-kodiert · 2.500 mm
di-soric
Strom- / I/O-Kabel VKHM-Z-54
Buchse, M12, 4-polig, A-kodiert · 5.000 mm
di-soric
Strom- / I/O-Kabel VKHM-Z-104
Buchse, M12, 4-polig, A-kodiert · 10.000 mm
di-soric
Strom- / I/O-Kabel VKHM-Z-154
Buchse, M12, 4-polig, A-kodiert · 15.000 mm
Halterung / Stand(1)
Beschreibung
Die Spotbeleuchtung BEK-PM12-G5T-BS wird von di-soric hergestellt. Die Leuchte hat eine Leuchtfläche mit Ø 10 mm. Für die Leuchte ist ein Abstrahlwinkel von 25° angegeben.
Bei 24 V benötigt die Spotbeleuchtung 1,2 W. Die Betriebsspannung beträgt 10 bis 30 V DC (Versorgungsklasse 2). Die Spotbeleuchtung wird mit einem 4-poligen M12×1-Stecker angeschlossen.
Die Schutzoptik besteht aus PMMA.
