OPT
Ringbeleuchtung OPT-RI15080-G
Hersteller-Artikelnummer: OPT-RI15080-G
Serie: OPT-RI-Serie (Ringbeleuchtungen)
- Objektivöffnung / Innendurchmesser
- 120 mm
- Außendurchmesser
- 150 mm
- Lichtfarbe
- Grün
- Ringausführung / Lichteinfall
- Vollring
- Betriebsart / Controllerbedarf
- Controller empfohlen
- Anschluss
- JST SMR-02V-B
- Versorgungsspannung / Leistungsaufnahme
- 24 V, 12,4 W
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-RI15080-G |
|---|---|
| Lichtfarbe | Grün |
| Eingangsspannung | 24 V |
| Leistung | 12,4 W |
| Abstrahlwinkel | 80° |
| Empfohlener Controller | OPT-AP1024F / OPT-DPA2024E |
| Hersteller-Bestellcode | 11013241410 |
| Leuchtfläche (Durchmesser) | Ø 150 mm |
| Gewicht | 0,25 kg |
| Abmessungen (Ø × H) | Ø 150 × 26 mm |
| Innendurchmesser | Ø 120 mm |
| Ringausführung | Vollring |
| Außendurchmesser | 150 mm |
| Controllerbedarf | Empfohlen |
| Anschluss | JST SMR-02V-B |
| Kabellänge | 800 ± 20 mm |
| Winkelreferenz | Herstellerdefinition |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

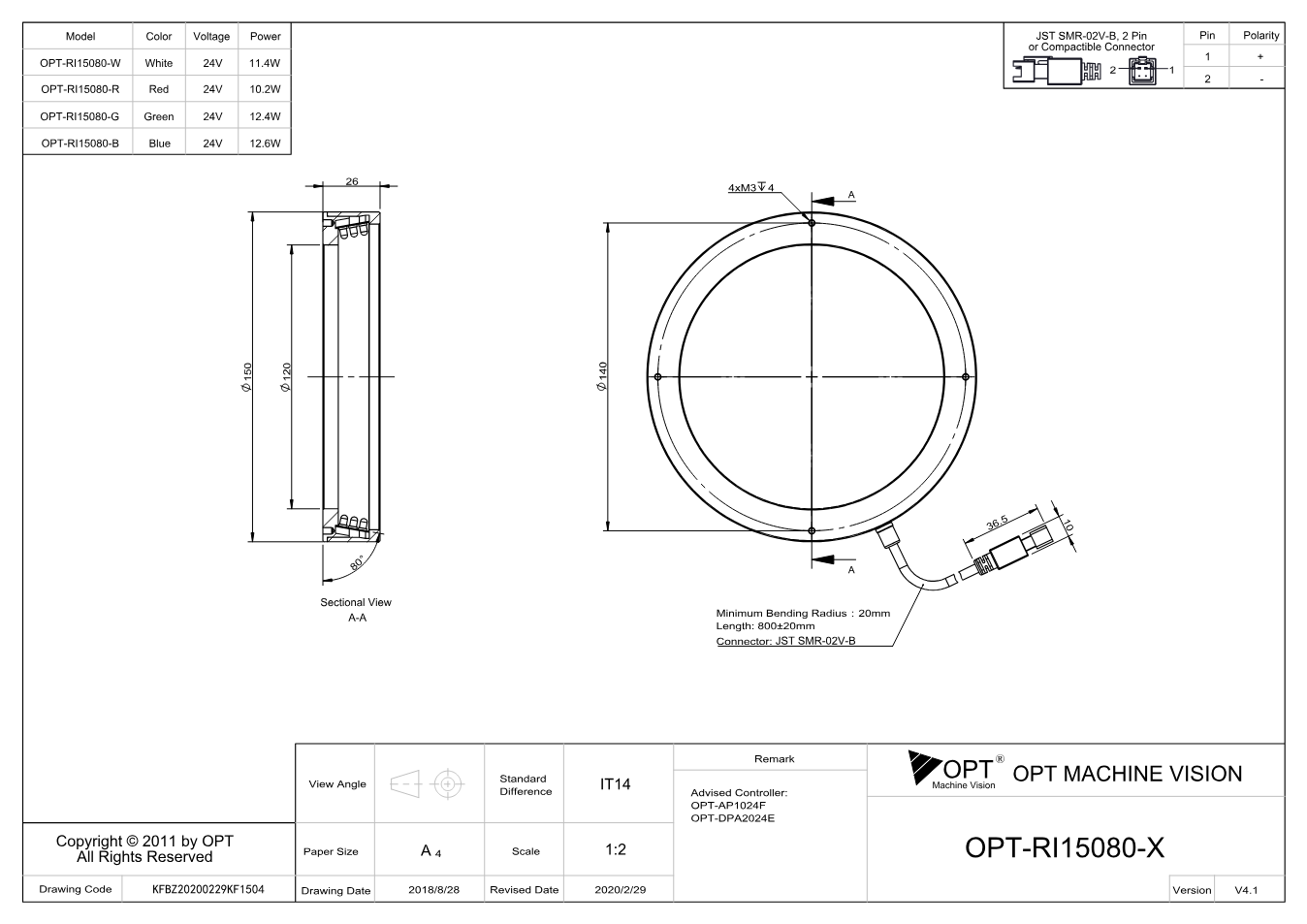

Maßzeichnung
Dokumente
- Datenblatt herunterladen
OPT-RI-Serie (Ringbeleuchtungen) - Serienbroschüre OPT (EN)
Datenblatt · EN · 2667 KB
- Herunterladen
Maßzeichnung OPT-RI15080 (V4.1) (PDF)
Technische Zeichnung · EN · 169 KB
Zubehör
Beleuchtungskabel(12)
OPT
Verlängerungskabel 2-polig (JST) OPT-EX1M-2P-D, 1 m, Schleppkette
JST SMR-02V-B · 1 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX1M-2P-R, 1 m, Roboterkabel
JST SMR-02V-B · 1 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX2M-2P-D, 2 m, Schleppkette
JST SMR-02V-B · 2 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX2M-2P-R, 2 m, Roboterkabel
JST SMR-02V-B · 2 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX3M-2P-D, 3 m, Schleppkette
JST SMR-02V-B · 3 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX3M-2P-R, 3 m, Roboterkabel
JST SMR-02V-B · 3 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX5M-2P-D, 5 m, Schleppkette
JST SMR-02V-B · 5 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX5M-2P-R, 5 m, Roboterkabel
JST SMR-02V-B · 5 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX10M-2P-D, 10 m, Schleppkette
JST SMR-02V-B · 10 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX10M-2P-R, 10 m, Roboterkabel
JST SMR-02V-B · 10 m
OPT
Verzweigungskabel 2-polig (JST) OPT-EX1M-2P-2B, 1 m (0,5 m + 0,5 m)
JST SMR-02V-B · 1 m (0,5 m + 0,5 m)
OPT
Verzweigungskabel 2-polig (JST) OPT-EX1M-2P-4B, 1 m (0,5 m + 0,5 m)
JST SMR-02V-B · 1 m (0,5 m + 0,5 m)
Beschreibung
OPT-RI15080-G gehört zur OPT-RI-Serie von OPT - Ringbeleuchtung. Lichtfarbe: Grün, Leuchtfläche: Ø 150 mm, Eingangsspannung: 24 V, Leistung: 12,4 W.
Die OPT-RI-Serie ist die Standard-Ringbeleuchtung von OPT und für die meisten Auflichtaufgaben die erste Wahl: Sie leuchtet das Prüfteil hell, gleichmäßig und diffus aus. Je nach Abstrahlwinkel betont sie entweder die Fläche oder die Kanten eines Objekts, weshalb die Serie in mehreren Winkeln angeboten wird. Das Profilgehäuse vergrößert die Kühlfläche und hält die LEDs auch im Dauerbetrieb auf Temperatur.
Welche Beleuchtung die richtige ist, hängt neben Bauform und Lichtfarbe von Arbeitsabstand, Prüfteil und Kameraauswahl ab. Sagen Sie uns, was Sie prüfen möchten - wir stimmen Beleuchtung, Objektiv und Controller aufeinander ab und nennen Ihnen Preis und Lieferzeit.
