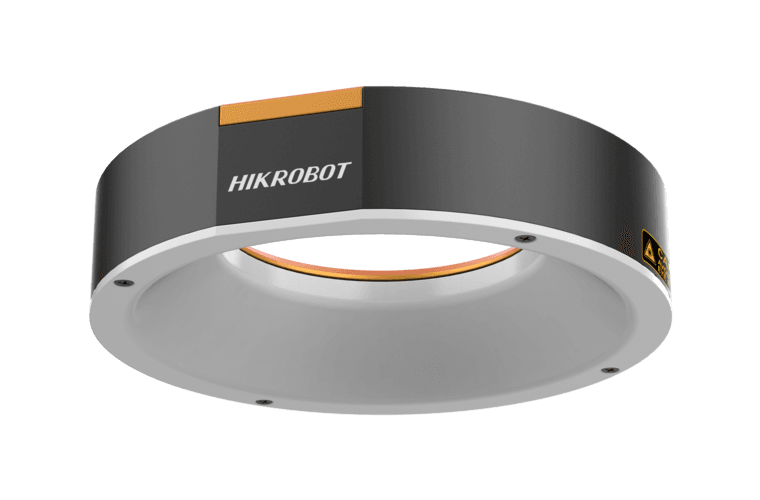

Ringlicht MV-LRSS-H-120-W

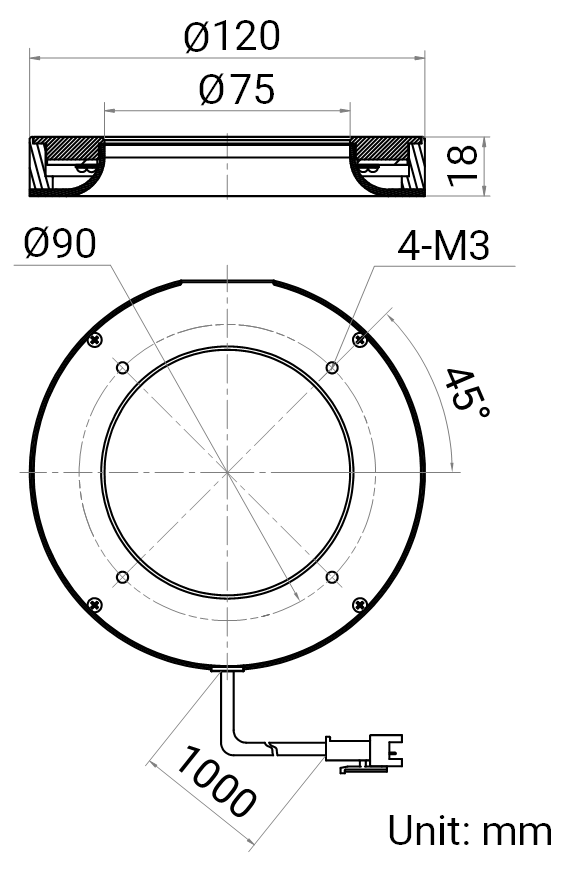

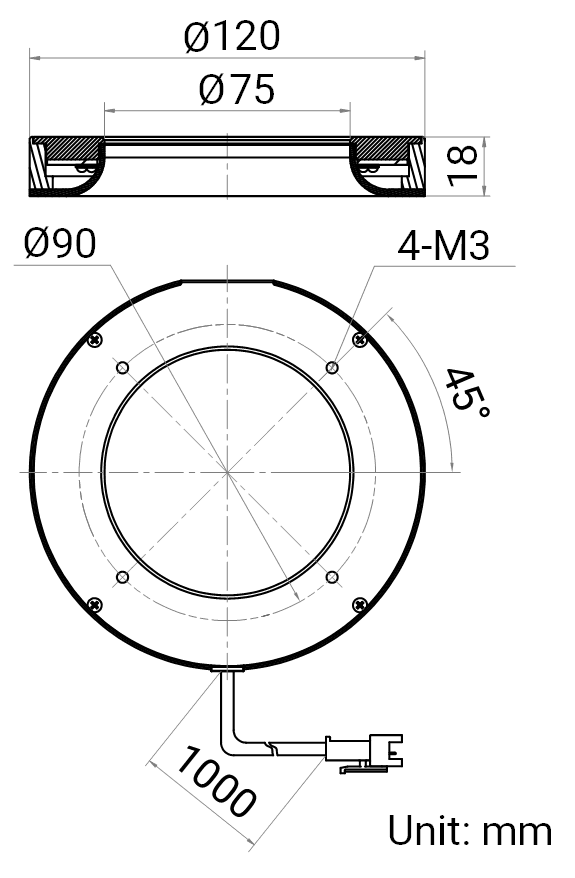

Das Ringlicht MV-LRSS-H-120-W von HIKROBOT ist eine Ringbeleuchtung in Weiß mit 120 mm Außendurchmesser und 75 mm Bohrung. Das Objektiv blickt durch die Bohrung, die LEDs leuchten das Objekt rund um die Kameraachse aus; je nach Winkel und Arbeitsabstand ergibt das ein schattenarmes Auflicht oder eine flache, kantenbetonende Beleuchtung.

Technische Daten

Der Leuchtring hat 106 mm Durchmesser. Der empfohlene Arbeitsabstand liegt zwischen 30 mm und 60 mm; bei 100 mm Abstand erreicht das Licht in der Mitte eine Beleuchtungsstärke von mindestens 15.000 lux. Das Weißlicht hat eine Farbtemperatur von 6000 K bis 7000 K. Die LEDs sitzen in einer Reihe. Eine Diffusorscheibe aus PMMA ist eingebaut. Die Leistungsaufnahme beträgt 13,1 W, angeschlossen wird über einen SMR-03V-B-Stecker am 1 m langen Kabel. Das Gehäuse ist 18 mm hoch und wiegt 224 g.

Betriebsbedingungen

Zulässig sind 0 °C bis 40 °C im Betrieb und -20 °C bis 60 °C bei der Lagerung, jeweils bei 20 % bis 90 % relativer Luftfeuchte ohne Kondensation.

Einsatz und Auswahl

Ringlichter sind die verbreitetste Form des Auflichts: für Oberflächenprüfung, das Lesen von Codes und Schrift, Anwesenheits- und Lagekontrolle von Bauteilen. Das Objektiv muss durch die Bohrung passen (hier 75 mm). Die Reihe MV-LRSS-H gibt es mit Außendurchmessern von 80 mm bis 300 mm und in Weiß. Betrieben wird das Licht an einem Lichtcontroller der Serie MV-LE von HIKROBOT; passende Controller, Verlängerungskabel, Kameras und Objektive stehen im Katalog. Für die Auslegung nach Sichtfeld, Arbeitsabstand und Lichtfarbe beraten wir Sie gern, Anfragen gehen über den Anfragekorb.
