Ringlicht MV-LRDS-H-65-0-W2

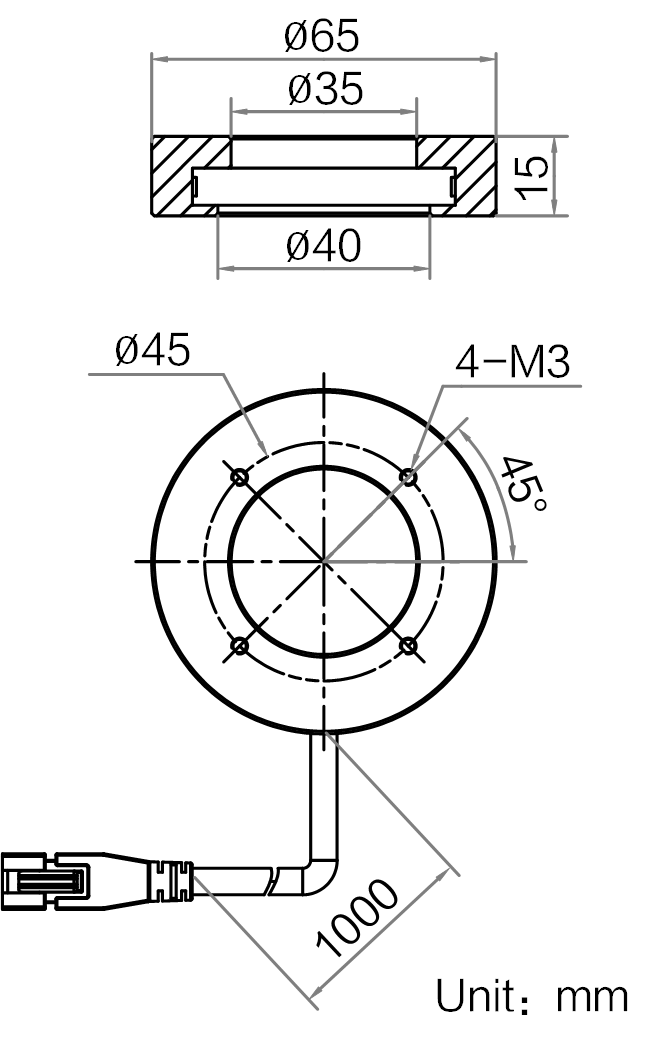

Das Ringlicht MV-LRDS-H-65-0-W2 von HIKROBOT ist eine Ringbeleuchtung in Weiß mit 65 mm Außendurchmesser, 35 mm Bohrung und einem Abstrahlwinkel von 0° nach Herstellerdefinition. Das Objektiv blickt durch die Bohrung, die LEDs leuchten das Objekt rund um die Kameraachse aus; je nach Winkel und Arbeitsabstand ergibt das ein schattenarmes Auflicht oder eine flache, kantenbetonende Beleuchtung.

Technische Daten

Der Leuchtring hat 40 mm Durchmesser. Der empfohlene Arbeitsabstand liegt zwischen 0 mm und 10 mm; bei 10 mm Abstand erreicht das Licht in der Mitte eine Beleuchtungsstärke von mindestens 69.000 lux. Das Weißlicht hat eine Farbtemperatur von 6000 K bis 7500 K. Die LEDs sitzen in einer Reihe. Eine Diffusorscheibe aus PMMA ist eingebaut. Die Leistungsaufnahme beträgt 3,5 W, angeschlossen wird über einen SMR-03V-B-Stecker am 1 m langen Kabel. Das Gehäuse ist 15 mm hoch und wiegt 90 g.

Betriebsbedingungen

Zulässig sind 0 °C bis 40 °C im Betrieb und -20 °C bis 60 °C bei der Lagerung, jeweils bei 20 % bis 90 % relativer Luftfeuchte ohne Kondensation.

Einsatz und Auswahl

Ringlichter sind die verbreitetste Form des Auflichts: für Oberflächenprüfung, das Lesen von Codes und Schrift, Anwesenheits- und Lagekontrolle von Bauteilen. Das Objektiv muss durch die Bohrung passen (hier 35 mm). Die Reihe MV-LRDS-H gibt es mit Außendurchmessern von 45 mm bis 230 mm, mit Abstrahlwinkeln von 0° bis 90° und in Weiß, Rot und Blau. Betrieben wird das Licht an einem Lichtcontroller der Serie MV-LE von HIKROBOT; passende Controller, Verlängerungskabel, Kameras und Objektive stehen im Katalog. Für die Auslegung nach Sichtfeld, Arbeitsabstand und Lichtfarbe beraten wir Sie gern, Anfragen gehen über den Anfragekorb.
