Falcon

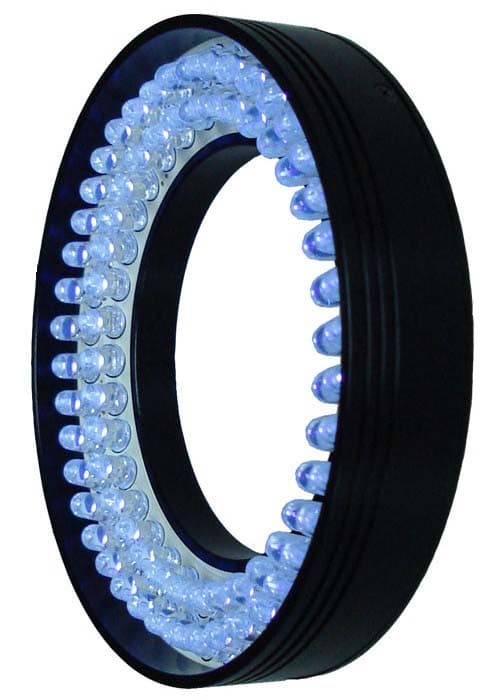

Gewinkelte Ringbeleuchtung FLDR-i100B-UV24
Hersteller-Artikelnummer: FLDR-i100B-UV24
Serie: FLDR-100B
- Objektivöffnung / Innendurchmesser
- Ø 65 mm
- Außendurchmesser
- Ø 103 mm
- Lichtfarbe
- UV, 375 nm
- Ringausführung / Lichteinfall
- Vollring, Gewinkeltes Auflicht
- Betriebsart / Controllerbedarf
- Strobe, Controller empfohlen
- Empfohlener Arbeitsabstand
- 10 – 100 mm
- Anschluss
- JST SMR-03V
- Versorgungsspannung / Leistungsaufnahme
- 24 V, 6,24 W
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | FLDR-i100B-UV24 |
|---|---|
| Bauform | Ringbeleuchtung |
| Ausrichtung | Gewinkelt |
| Lichtfarbe | UV |
| Wellenlänge | 375 nm |
| Abmessungen | Ø 103 × 20 mm |
| Leuchtfläche | 98 mm |
| Innenabmessung | 65 mm |
| Beleuchtungsbereich | Ø 65 mm |
| Arbeitsabstand | 10 – 100 mm |
| Versorgungsspannung | 24 V |
| Leistungsaufnahme | 6,24 W |
| Stromaufnahme | 0,26 A |
| Restwelligkeit | ≤ Vs ± 5 % |
| Verpolungsschutz | Ja |
| Anzahl LEDs | 78 |
| LED-Bauform | T1 5 mm |
| Lebensdauer im Dauerbetrieb | 20.000 Stunden |
| Lebensdauer im Blitzbetrieb | ca. > 50.000 Stunden (bis 50 % Reststärke bei 25 °C Umgebungstemperatur) |
| Photobiologische Sicherheit | Risikogruppe 3 (hohes Risiko) – Blick in die eingeschaltete Leuchte kann das Auge schädigen |
| Gehäusewerkstoff | Aluminium |
| Gewicht | ca. 150 g |
| Anschluss | JST SMR-03V |
| Pinbelegung | Pin 1: +; Pin 2: nicht belegt; Pin 3: - |
| Kabellänge | 300 mm |
| Betriebsbedingungen | 0–35 °C, 20–85 % relative Luftfeuchte |
| Gehäusetemperatur im Betrieb | nach 60 Minuten: ca. 53 °C |
| Wärmeableitung | Montage an einem Maschinenteil zur Wärmeableitung |
| Ringausführung | Vollring |
| Betriebsart | Strobe |
| Controllerbedarf | Empfohlen |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.
Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt FLDR-i100B-UV24
Datenblatt · EN · 294 KB
Beschreibung
FLDR-i100B-UV24 gehört zur Serie FLDR-100B von Falcon Illumination. Die Leuchte gibt UV-Licht ab (375 nm). Der Hersteller gibt den Arbeitsabstand mit 10 - 100 mm an. Die Leuchtfläche misst 98 mm. Das Außenmaß beträgt Ø 103 × 20 mm.
Bei einer gewinkelten Ringbeleuchtung stehen die LEDs schräg nach innen. Das Licht trifft das Prüfteil aus einem flacheren Winkel und bündelt sich in einem definierten Abstand unter der Leuchte. Erhöhungen, Prägungen und Kratzer werfen dadurch kurze Schatten und heben sich vom Untergrund ab, ohne dass die Fläche insgesamt zu hell wird.
Die Leuchte arbeitet mit 24 V und nimmt 6,24 W auf, 78 LEDs der Bauform T1 5 mm sind verbaut, der Anschluss erfolgt über JST SMR-03V mit 300 mm Leitung und das Gehäuse besteht aus Aluminium.
Der Winkel legt den Arbeitsabstand fest, in dem die Ausleuchtung am gleichmäßigsten ist. Wird deutlich näher oder weiter entfernt gearbeitet, verschiebt sich der helle Ring aus der Bildmitte. Datenblatt und Maßzeichnung finden Sie im Downloadbereich. Für die Abstimmung von Leuchte, Objektiv und Lichtcontroller beraten wir Sie gern - fragen Sie Preis und Lieferzeit direkt an.
