Flächenbeleuchtung OPT-FP120100-R
Hersteller-Artikelnummer: OPT-FP120100-R
Serie: OPT-FP-Serie (kollimierte Hintergrundbeleuchtungen)
- Beleuchtungsart
- Hintergrundlicht
- Leuchtfläche
- 90 × 90 mm
- Lichtfarbe
- Rot
- Strahlcharakteristik
- Kollimiert / hochdirektional
- Ansteuerung / Versorgung
- 24 V
- Anschluss
- JST SMR-02V-B
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-FP120100-R |
|---|---|
| Lichtfarbe | Rot |
| Eingangsspannung | 24 V |
| Leistung | 6,9 W |
| Empfohlener Controller | OPT-DPA2024E |
| Gewicht | 1 kg |
| Leuchtfläche | 90 × 90 mm |
| Abmessungen (L × B × H) | 120 × 100 × 80 mm |
| Beleuchtungsart | Hintergrundlicht |
| Strahlcharakteristik | Kollimiert / hochdirektional |
| Controllerbedarf | Empfohlen |
| Anschluss | JST SMR-02V-B |
| Kabellänge | 800 ± 20 mm |
| Mindestbiegeradius Anschlusskabel | 20 mm |
| Gehäuselänge | 120 mm |
| Gehäusebreite | 100 mm |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

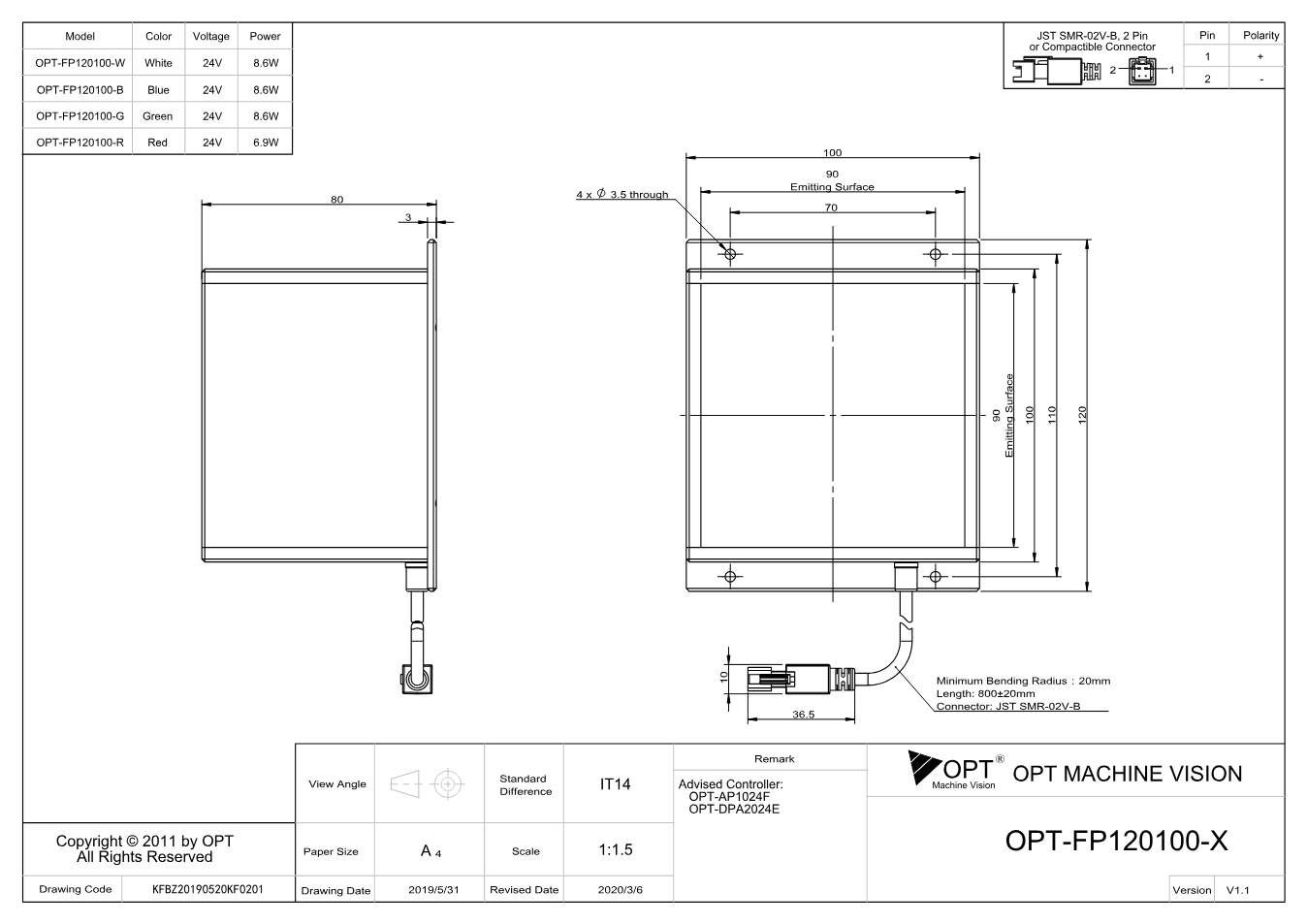

Maßzeichnung
Dokumente
- Datenblatt herunterladen
OPT-FP-Serie (kollimierte Hintergrundbeleuchtungen) - Serienbroschüre OPT (EN)
Datenblatt · EN · 320 KB
- Herunterladen
Maßzeichnung OPT-FP120100 (V1.1) (PDF)
Technische Zeichnung · EN · 157 KB
Zubehör
Beleuchtungskabel(12)
OPT
Verlängerungskabel 2-polig (JST) OPT-EX1M-2P-D, 1 m, Schleppkette
JST SMR-02V-B · 1 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX1M-2P-R, 1 m, Roboterkabel
JST SMR-02V-B · 1 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX2M-2P-D, 2 m, Schleppkette
JST SMR-02V-B · 2 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX2M-2P-R, 2 m, Roboterkabel
JST SMR-02V-B · 2 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX3M-2P-D, 3 m, Schleppkette
JST SMR-02V-B · 3 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX3M-2P-R, 3 m, Roboterkabel
JST SMR-02V-B · 3 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX5M-2P-D, 5 m, Schleppkette
JST SMR-02V-B · 5 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX5M-2P-R, 5 m, Roboterkabel
JST SMR-02V-B · 5 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX10M-2P-D, 10 m, Schleppkette
JST SMR-02V-B · 10 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX10M-2P-R, 10 m, Roboterkabel
JST SMR-02V-B · 10 m
OPT
Verzweigungskabel 2-polig (JST) OPT-EX1M-2P-2B, 1 m (0,5 m + 0,5 m)
JST SMR-02V-B · 1 m (0,5 m + 0,5 m)
OPT
Verzweigungskabel 2-polig (JST) OPT-EX1M-2P-4B, 1 m (0,5 m + 0,5 m)
JST SMR-02V-B · 1 m (0,5 m + 0,5 m)
Beschreibung
OPT-FP120100-R gehört zum Beleuchtungsprogramm von OPT. Lichtfarbe: Rot, Eingangsspannung: 24 V, Leistung: 6,9 W (bei 24 V).
Welche Beleuchtung die richtige ist, hängt neben Bauform und Lichtfarbe von Arbeitsabstand, Prüfteil und Kameraauswahl ab. Sagen Sie uns, was Sie prüfen möchten - wir stimmen Beleuchtung, Objektiv und Controller aufeinander ab und nennen Ihnen Preis und Lieferzeit.
