OPT
Flächenbeleuchtung OPT-FLP7070-R
Hersteller-Artikelnummer: OPT-FLP7070-R
Serie: OPT-FLP-Serie (gerichtete Hintergrundbeleuchtungen)
- Beleuchtungsart
- Hintergrundlicht
- Leuchtfläche
- 58 × 58 mm
- Lichtfarbe
- Rot
- Strahlcharakteristik
- Kollimiert / hochdirektional
- Ansteuerung / Versorgung
- 24 V
- Anschluss
- JST SMR-02V-B
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-FLP7070-R |
|---|---|
| Lichtfarbe | Rot |
| Eingangsspannung | 24 V |
| Leistung | 4,1 W |
| Hersteller-Bestellcode | 11101511200 |
| Gewicht | 0,14 kg |
| Leuchtfläche | 58 × 58 mm |
| Beleuchtungsart | Hintergrundlicht |
| Strahlcharakteristik | Kollimiert / hochdirektional |
| Anschluss | JST SMR-02V-B |
| Kabellänge | 800 ± 20 mm |
| Mindestbiegeradius Anschlusskabel | 20 mm |
| Gehäuselänge | 70 mm |
| Gehäusebreite | 70 mm |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

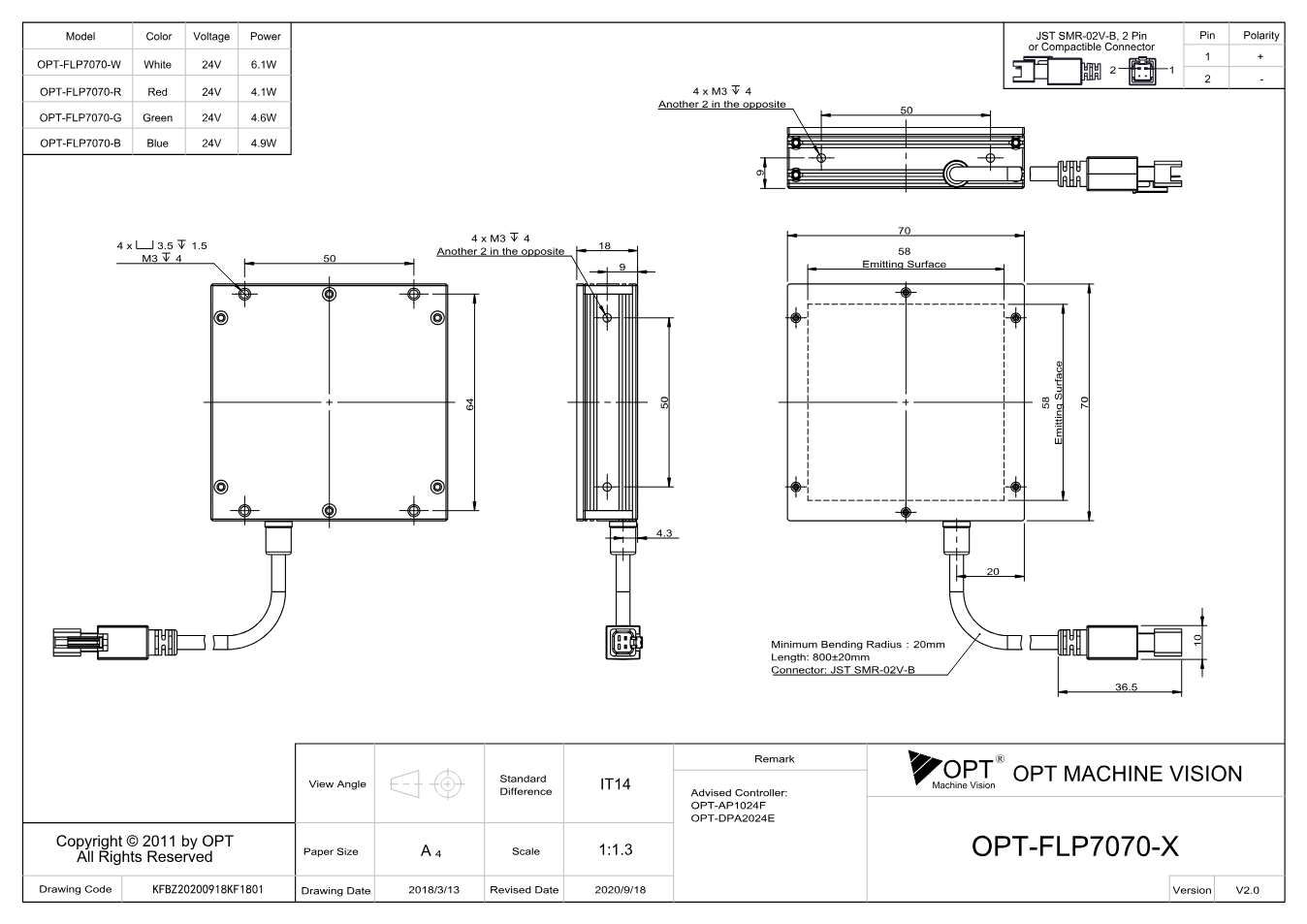

Maßzeichnung
Dokumente
- Datenblatt herunterladen
OPT-FLP-Serie (gerichtete Hintergrundbeleuchtungen) - Serienbroschüre OPT (EN)
Datenblatt · EN · 1180 KB
- Herunterladen
Maßzeichnung OPT-FLP7070 (V2.0) (PDF)
Technische Zeichnung · EN · 169 KB
Zubehör
Beleuchtungskabel(12)
OPT
Verlängerungskabel 2-polig (JST) OPT-EX1M-2P-D, 1 m, Schleppkette
JST SMR-02V-B · 1 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX1M-2P-R, 1 m, Roboterkabel
JST SMR-02V-B · 1 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX2M-2P-D, 2 m, Schleppkette
JST SMR-02V-B · 2 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX2M-2P-R, 2 m, Roboterkabel
JST SMR-02V-B · 2 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX3M-2P-D, 3 m, Schleppkette
JST SMR-02V-B · 3 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX3M-2P-R, 3 m, Roboterkabel
JST SMR-02V-B · 3 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX5M-2P-D, 5 m, Schleppkette
JST SMR-02V-B · 5 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX5M-2P-R, 5 m, Roboterkabel
JST SMR-02V-B · 5 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX10M-2P-D, 10 m, Schleppkette
JST SMR-02V-B · 10 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX10M-2P-R, 10 m, Roboterkabel
JST SMR-02V-B · 10 m
OPT
Verzweigungskabel 2-polig (JST) OPT-EX1M-2P-2B, 1 m (0,5 m + 0,5 m)
JST SMR-02V-B · 1 m (0,5 m + 0,5 m)
OPT
Verzweigungskabel 2-polig (JST) OPT-EX1M-2P-4B, 1 m (0,5 m + 0,5 m)
JST SMR-02V-B · 1 m (0,5 m + 0,5 m)
Beschreibung
OPT-FLP7070-R gehört zur OPT-FLP-Serie von OPT - gerichtete Durchlichtbeleuchtung. Lichtfarbe: Rot, Eingangsspannung: 24 V, Leistung: 4,1 W, Gewicht: 0,14 kg.
Die OPT-FLP-Serie bündelt das Durchlicht in eine Vorzugsrichtung, statt es breit zu streuen. Weil dadurch mehr Licht in das Objektiv fällt und die Beugung an der Kante abnimmt, werden Umrisse schärfer abgebildet als beim klassischen Durchlicht. Das zahlt sich bei hochgenauen Messungen und bei Teilen mit gekrümmten Kanten aus.
Welche Beleuchtung die richtige ist, hängt neben Bauform und Lichtfarbe von Arbeitsabstand, Prüfteil und Kameraauswahl ab. Sagen Sie uns, was Sie prüfen möchten - wir stimmen Beleuchtung, Objektiv und Controller aufeinander ab und nennen Ihnen Preis und Lieferzeit.
