Flächenbeleuchtung OPT-FLC225225-G
Hersteller-Artikelnummer: OPT-FLC225225-G
Serie: OPT-FLC-Serie (kantenbeleuchtete Hintergrundbeleuchtungen)
- Beleuchtungsart
- Hintergrundlicht
- Leuchtfläche
- 201 × 201 mm
- Lichtfarbe
- Grün
- Ansteuerung / Versorgung
- 24 V
- Anschluss
- JST SMR-02V-B
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-FLC225225-G |
|---|---|
| Lichtfarbe | Grün |
| Eingangsspannung | 24 V |
| Leistung | 22,4 W |
| Hersteller-Bestellcode | 11070335200 |
| Gewicht | 0,53 kg |
| Leuchtfläche | 201 × 201 mm |
| Beleuchtungsart | Hintergrundlicht |
| Lichtführung / Aufbau | Edge-Lit |
| Anschluss | JST SMR-02V-B |
| Kabellänge | 800 ± 20 mm |
| Mindestbiegeradius Anschlusskabel | 20 mm |
| Gehäuselänge | 225 mm |
| Gehäusebreite | 225 mm |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

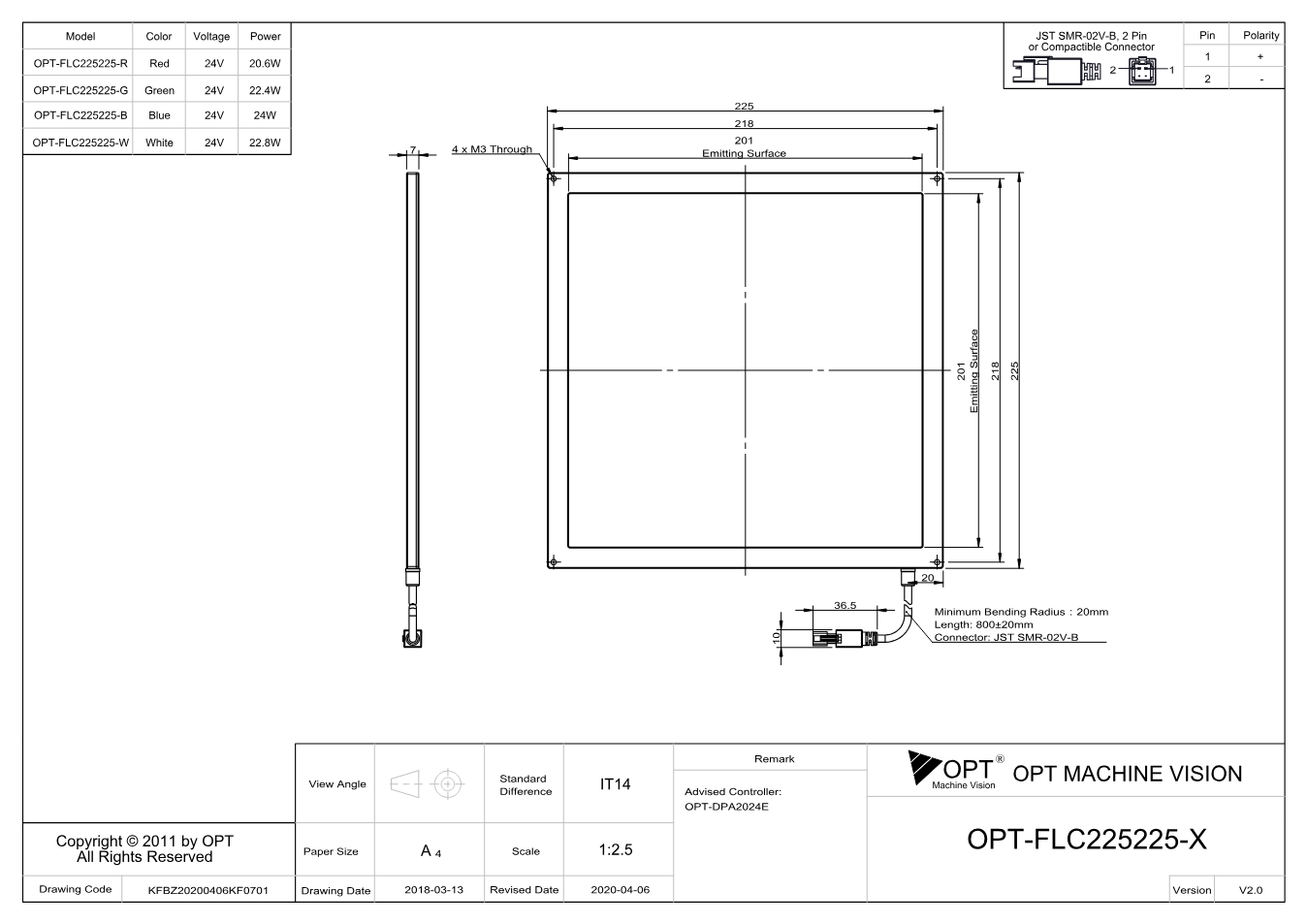

Maßzeichnung
Dokumente
- Datenblatt herunterladen
OPT-FLC-Serie (kantenbeleuchtete Hintergrundbeleuchtungen) - Serienbroschüre OPT (EN)
Datenblatt · EN · 1296 KB
- Herunterladen
Maßzeichnung OPT-FLC225225 (V2.0) (PDF)
Technische Zeichnung · EN · 137 KB
Zubehör
Beleuchtungskabel(12)
OPT
Verlängerungskabel 2-polig (JST) OPT-EX1M-2P-D, 1 m, Schleppkette
JST SMR-02V-B · 1 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX1M-2P-R, 1 m, Roboterkabel
JST SMR-02V-B · 1 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX2M-2P-D, 2 m, Schleppkette
JST SMR-02V-B · 2 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX2M-2P-R, 2 m, Roboterkabel
JST SMR-02V-B · 2 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX3M-2P-D, 3 m, Schleppkette
JST SMR-02V-B · 3 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX3M-2P-R, 3 m, Roboterkabel
JST SMR-02V-B · 3 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX5M-2P-D, 5 m, Schleppkette
JST SMR-02V-B · 5 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX5M-2P-R, 5 m, Roboterkabel
JST SMR-02V-B · 5 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX10M-2P-D, 10 m, Schleppkette
JST SMR-02V-B · 10 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX10M-2P-R, 10 m, Roboterkabel
JST SMR-02V-B · 10 m
OPT
Verzweigungskabel 2-polig (JST) OPT-EX1M-2P-2B, 1 m (0,5 m + 0,5 m)
JST SMR-02V-B · 1 m (0,5 m + 0,5 m)
OPT
Verzweigungskabel 2-polig (JST) OPT-EX1M-2P-4B, 1 m (0,5 m + 0,5 m)
JST SMR-02V-B · 1 m (0,5 m + 0,5 m)
Beschreibung
OPT-FLC225225-G gehört zur OPT-FLC-Serie von OPT - kantenbeleuchtete Durchlichtbeleuchtung. Lichtfarbe: Grün, Eingangsspannung: 24 V, Leistung: 22,4 W, Gewicht: 0,53 kg.
Bei der OPT-FLC-Serie sitzen die LEDs am Rand einer Lichtleiterplatte, die das Licht über die Fläche verteilt. Dadurch baut die Leuchte nur ab 6 mm flach - die richtige Wahl, wenn hinter dem Prüfteil kaum Platz ist, etwa in Zuführungen und Werkzeugen.
Welche Beleuchtung die richtige ist, hängt neben Bauform und Lichtfarbe von Arbeitsabstand, Prüfteil und Kameraauswahl ab. Sagen Sie uns, was Sie prüfen möchten - wir stimmen Beleuchtung, Objektiv und Controller aufeinander ab und nennen Ihnen Preis und Lieferzeit.
