OPT
Flächenbeleuchtung OPT-FCS90-W
Hersteller-Artikelnummer: OPT-FCS90-W
Serie: OPT-FCS-Serie
- Leuchtfläche
- 50 × 50 mm
- Lichtfarbe
- Weiß
- Ansteuerung / Versorgung
- 24 V
- Anschluss
- JST SMR-02V-B
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-FCS90-W |
|---|---|
| Lichtfarbe | weiß |
| Eingangsspannung | 24 V |
| Leistung | 8,6 W |
| Leuchtfläche | 50 × 50 mm |
| Abmessungen (L × B × H) | 90 × 90 × 10 mm |
| Anschluss | JST SMR-02V-B |
| Kabellänge | 800 ± 20 mm |
| Mindestbiegeradius Anschlusskabel | 20 mm |
| Gehäuselänge | 90 mm |
| Gehäusebreite | 90 mm |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

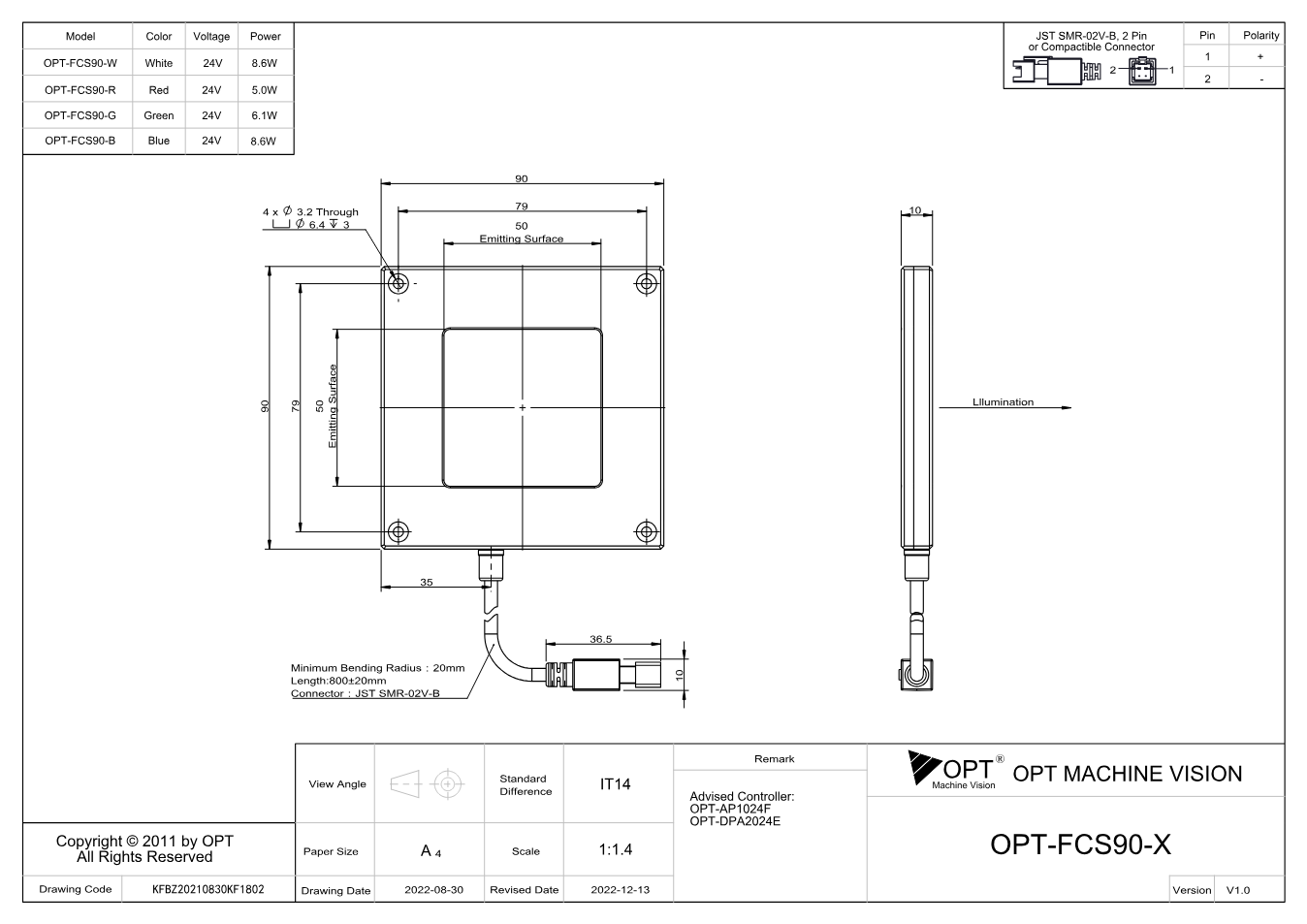

Maßzeichnung
Dokumente
- Herunterladen
Maßzeichnung OPT-FCS90 (V1.0) (PDF)
Technische Zeichnung · EN · 159 KB
Zubehör
Beleuchtungskabel(12)
OPT
Verlängerungskabel 2-polig (JST) OPT-EX1M-2P-D, 1 m, Schleppkette
JST SMR-02V-B · 1 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX1M-2P-R, 1 m, Roboterkabel
JST SMR-02V-B · 1 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX2M-2P-D, 2 m, Schleppkette
JST SMR-02V-B · 2 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX2M-2P-R, 2 m, Roboterkabel
JST SMR-02V-B · 2 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX3M-2P-D, 3 m, Schleppkette
JST SMR-02V-B · 3 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX3M-2P-R, 3 m, Roboterkabel
JST SMR-02V-B · 3 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX5M-2P-D, 5 m, Schleppkette
JST SMR-02V-B · 5 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX5M-2P-R, 5 m, Roboterkabel
JST SMR-02V-B · 5 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX10M-2P-D, 10 m, Schleppkette
JST SMR-02V-B · 10 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX10M-2P-R, 10 m, Roboterkabel
JST SMR-02V-B · 10 m
OPT
Verzweigungskabel 2-polig (JST) OPT-EX1M-2P-2B, 1 m (0,5 m + 0,5 m)
JST SMR-02V-B · 1 m (0,5 m + 0,5 m)
OPT
Verzweigungskabel 2-polig (JST) OPT-EX1M-2P-4B, 1 m (0,5 m + 0,5 m)
JST SMR-02V-B · 1 m (0,5 m + 0,5 m)
Beschreibung
OPT-FCS90-W kennzeichnet in der OPT-FCS-Serie den Produkttyp „Flächenbeleuchtung“. Zentrale Kennwerte sind Lichtfarbe weiß, Eingangsspannung 24 V, Leistung 8,6 W.
Für die Auswahl einer Maschinenbeleuchtung sind nicht nur Farbe und Leistung, sondern auch Leuchtfeld, Einbauwinkel, Arbeitsabstand und Ansteuerung entscheidend. Die Maßzeichnung ist als Bild und als PDF hinterlegt.
Wenn Sie uns Kamera, Objektiv und Prüfaufgabe nennen, prüfen wir die Kombination und nennen Preis und Lieferzeit zur exakten Artikelnummer.
