Hintergrundlicht MV-LBSS-H-100-100-R2

Das Hintergrundlicht MV-LBSS-H-100-100-R2 von HIKROBOT ist eine Durchlichtbeleuchtung in Rot mit 100 mm × 100 mm Leuchtfläche. Das Objekt liegt zwischen Licht und Kamera und erscheint als Silhouette; Konturen, Bohrungen und Maße lassen sich so unabhängig von Oberfläche und Farbe prüfen.

Technische Daten

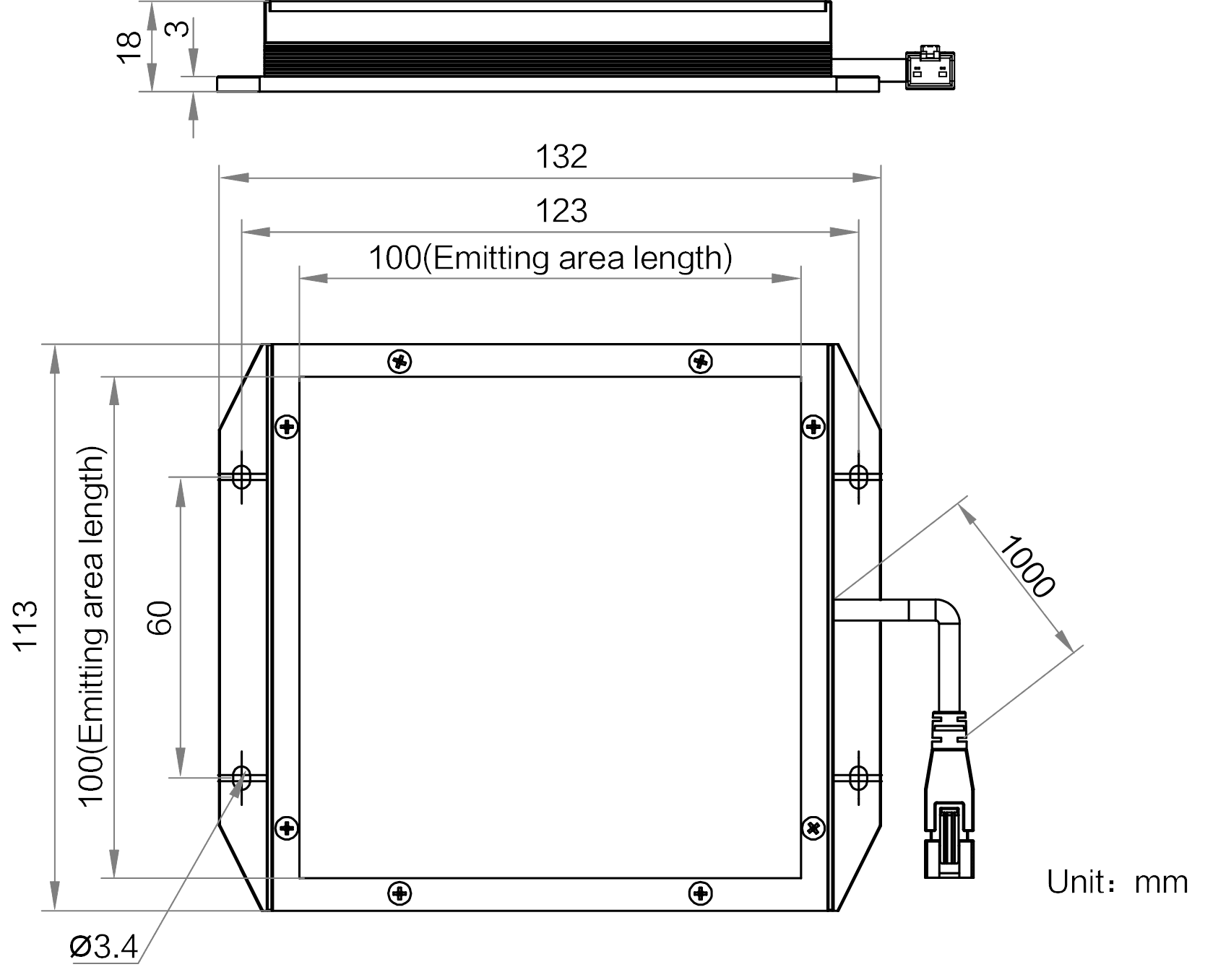

Die Leuchtfläche misst 100 mm × 100 mm. Bei 100 mm Abstand erreicht das Licht in der Mitte eine Beleuchtungsstärke von mindestens 7.000 lux. Das rote Licht hat eine Wellenlänge von 625 nm. Eine Diffusorplatte gehört zum Lieferumfang. Die Leistungsaufnahme beträgt 17,2 W, die Versorgung 24 V DC, angeschlossen wird über einen SMR-03V-B-Stecker am 1 m langen Kabel. Das Gehäuse misst 132 mm × 113 mm × 18 mm und wiegt 0,3 kg.

Betriebsbedingungen

Zulässig sind 0 °C bis 40 °C im Betrieb und -20 °C bis 60 °C bei der Lagerung, jeweils bei 20 % bis 90 % relativer Luftfeuchte ohne Kondensation. Die Kühlung erfolgt passiv ohne Lüfter.

Einsatz und Auswahl

Hintergrundlichter sind die Wahl für Maßprüfung und Konturvergleich, Bohrungs- und Durchbruchskontrolle, die Anwesenheit transparenter Teile und Füllstände. Die Leuchtfläche sollte das Objekt allseitig überragen. Die Reihe MV-LBSS-H gibt es mit Leuchtflächen von 30 mm × 30 mm bis 400 mm × 300 mm in Weiß, Rot und Blau. Betrieben wird das Licht an einem Lichtcontroller der Serie MV-LE von HIKROBOT; passende Controller, Verlängerungskabel, Kameras und Objektive stehen im Katalog. Für die Auslegung nach Sichtfeld, Arbeitsabstand und Lichtfarbe beraten wir Sie gern, Anfragen gehen über den Anfragekorb.
