Falcon

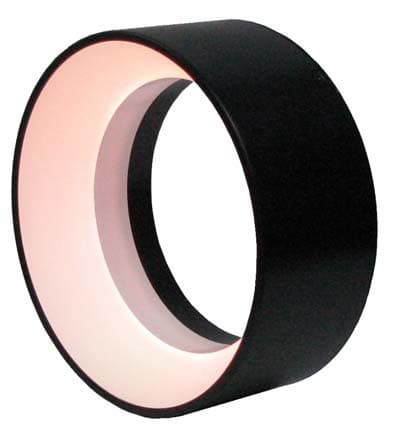

Diffuse runde Dunkelfeldbeleuchtung FFPR-Si100-RGB
Hersteller-Artikelnummer: FFPR-Si100-RGB
Serie: FFPR-100
- Bauform
- Ring / rund
- Lichtgeometrie
- Gewinkelt / Low-Angle?
- Lichtverteilung
- Diffus?
- Beleuchtungsbereich
- Ø 94 mm?
- Freie Innenöffnung
- 73 mm?
- Empfohlener Arbeitsabstand
- 0 – 30 mm?
- Lichtfarbe
- RGB
- Betriebsart
- Dauerlicht und Strobe
- Ansteuerung / Controllerbedarf
- 24 V
- Anschluss
- JST SMR-03V
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | FFPR-Si100-RGB |
|---|---|
| Bauform | Dunkelfeldbeleuchtung |
| Ausrichtung | Standard |
| Lichtfarbe | RGB |
| Abmessungen | 100 × 73 × 40 mm |
| Leuchtfläche | 94 mm |
| Innenabmessung | 73 mm |
| Beleuchtungsbereich | Ø 73 mm |
| Arbeitsabstand | 0 – 30 mm |
| Versorgungsspannung | 24 V |
| Leistungsaufnahme | 7,68 W |
| Stromaufnahme | 0,32 A |
| Restwelligkeit | ≤ Vs ± 5 % |
| Verpolungsschutz | Ja |
| Anzahl LEDs | 124 |
| LED-Bauform | SMD |
| Lebensdauer im Dauerbetrieb | 20.000 Stunden |
| Lebensdauer im Blitzbetrieb | ca. > 50.000 Stunden (bis 50 % Reststärke bei 25 °C Umgebungstemperatur) |
| Photobiologische Sicherheit | Freie Gruppe (Exempt Group) |
| Schutzart | IP 50 |
| Gehäusewerkstoff | Aluminium |
| Gewicht | ca. 200 g |
| Anschluss | JST SMR-03V |
| Pinbelegung | Pin 1: +; Pin 2: nicht belegt; Pin 3: - |
| Kabellänge | 450 mm |
| Betriebsbedingungen | 0–35 °C, 20–85 % relative Luftfeuchte |
| Gehäusetemperatur im Betrieb | nach 60 Minuten ca. 57 °C |
| Wärmeableitung | Montage an einem Maschinenteil zur Wärmeableitung |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.
Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt FFPR-Si100-RGB
Datenblatt · EN · 355 KB
Beschreibung
FFPR-Si100-RGB gehört zur Serie FFPR-100 von Falcon Illumination. Die Leuchte gibt rgbes Licht ab. Der Hersteller gibt den Arbeitsabstand mit 0 - 30 mm an. Die Leuchtfläche misst 94 mm. Das Außenmaß beträgt 100 × 73 × 40 mm.
Eine Dunkelfeldbeleuchtung leuchtet aus sehr flachem Winkel über die Oberfläche hinweg. Glatte Flächen werfen das Licht am Objektiv vorbei und bleiben dunkel; nur Kanten, Riefen, Prägungen und Partikel streuen Licht zurück in die Kamera und erscheinen hell vor schwarzem Hintergrund. Genau dieser Kontrastumkehr verdankt das Verfahren seinen Namen.
Die Leuchte arbeitet mit 24 V und nimmt 7,68 W auf, 124 LEDs der Bauform SMD sind verbaut, der Anschluss erfolgt über JST SMR-03V mit 450 mm Leitung, das Gehäuse besteht aus Aluminium und die Schutzart beträgt IP 50.
Die Wirkung hängt stark vom Abstand ab: schon wenige Millimeter zu hoch, und der Streifwinkel geht verloren. Der im Datenblatt genannte Arbeitsabstand sollte eingehalten werden. Datenblatt und Maßzeichnung finden Sie im Downloadbereich. Für die Abstimmung von Leuchte, Objektiv und Lichtcontroller beraten wir Sie gern - fragen Sie Preis und Lieferzeit direkt an.
