Falcon

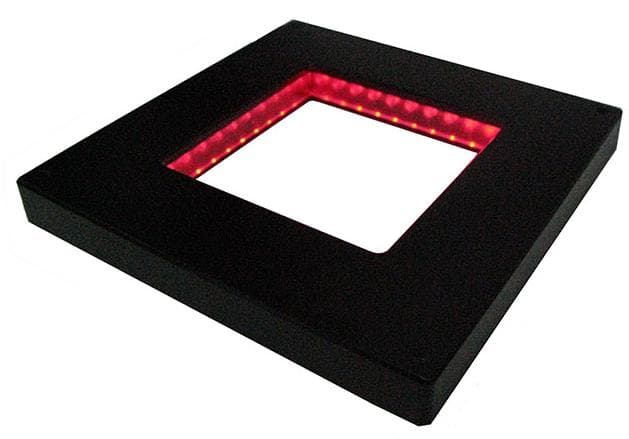

Diffuse eckige Dunkelfeldbeleuchtung FFPQ-i50-LA1-SR24
Hersteller-Artikelnummer: FFPQ-i50-LA1-SR24
Serie: FFPQ-50-LA1
- Bauform
- Eckig / quadratisch
- Lichtgeometrie
- Horizontal / streifend?
- Beleuchtungsbereich
- 47 × 77 mm?
- Empfohlener Arbeitsabstand
- 0 – 20 mm?
- Lichtfarbe
- Rot, 626 nm
- Betriebsart
- Dauerlicht und Strobe
- Ansteuerung / Controllerbedarf
- 24 V
- Anschluss
- JST SMR-03V
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | FFPQ-i50-LA1-SR24 |
|---|---|
| Bauform | Dunkelfeldbeleuchtung |
| Ausrichtung | Eckig |
| Lichtfarbe | Rot |
| Wellenlänge | 626 nm |
| Abmessungen | 90 × 90 × 10 mm |
| Beleuchtungsbereich | 50 × 50 mm |
| Arbeitsabstand | 0 – 20 mm |
| Versorgungsspannung | 24 V |
| Leistungsaufnahme | 2,88 W |
| Stromaufnahme | 0,12 A |
| Restwelligkeit | ≤ Vs ± 5 % |
| Verpolungsschutz | Ja |
| Anzahl LEDs | 44 |
| LED-Bauform | T1 3 mm |
| Lebensdauer im Dauerbetrieb | 20.000 Stunden |
| Lebensdauer im Blitzbetrieb | ca. > 50.000 Stunden (bis 50 % Reststärke bei 25 °C Umgebungstemperatur) |
| Photobiologische Sicherheit | Freie Gruppe (Exempt Group) |
| Gehäusewerkstoff | Aluminium |
| Gewicht | 80 g |
| Anschluss | JST SMR-03V |
| Pinbelegung | Pin 1: +; Pin 2: nicht belegt; Pin 3: - |
| Kabellänge | 300 mm |
| Betriebsbedingungen | 0–35 °C, 20–85 % relative Luftfeuchte |
| Gehäusetemperatur im Betrieb | Lighting casing temperature, operating after 60 min. 36 °C |
| Wärmeableitung | Montage an einem großen Maschinenteil zur Wärmeableitung |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.
Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt FFPQ-i50-LA1-SR24
Datenblatt · EN · 281 KB
Beschreibung
FFPQ-i50-LA1-SR24 gehört zur Serie FFPQ-50-LA1 von Falcon Illumination. Die Leuchte gibt rotes Licht ab (626 nm). Der Hersteller gibt den Arbeitsabstand mit 0 - 20 mm an. Das Außenmaß beträgt 90 × 90 × 10 mm.
Die eckige Dunkelfeldbeleuchtung bringt den streifenden Lichteinfall in eine quadratische oder rechteckige Bauform. Sie passt damit zu flächigen, kantigen Prüfteilen und zu Aufnahmen, in denen ein runder Leuchtring an der Mechanik anstoßen würde - etwa an Bändern, in Rinnen und an Vorschubkanten.
Die Leuchte arbeitet mit 24 V und nimmt 2,88 W auf, 44 LEDs der Bauform T1 3 mm sind verbaut, der Anschluss erfolgt über JST SMR-03V mit 300 mm Leitung und das Gehäuse besteht aus Aluminium.
Die Leuchtfeldkanten sollten parallel zu den Teilekanten stehen, sonst fällt der Streifwinkel über das Bild hinweg unterschiedlich aus. Datenblatt und Maßzeichnung finden Sie im Downloadbereich. Für die Abstimmung von Leuchte, Objektiv und Lichtcontroller beraten wir Sie gern - fragen Sie Preis und Lieferzeit direkt an.
