OPT
Lichtcontroller OPT-DPH20048E-4
Hersteller-Artikelnummer: OPT-DPH20048E-4
- Steuerung
- digital
- Kanäle
- 4
- Ausgangsleistung
- 1920 W Spitze (Blitzbetrieb)
- Leuchtenspannung
- 24 V (Ausgang 48 V)
- Betriebsart
- Strobe (Blitzbetrieb)
- Kommunikation
- RS232, Ethernet (100 Mbit)
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-DPH20048E-4 |
|---|---|
| Steuerung | digital |
| Kanäle | 4 |
| Leuchtenspannung | 24 V |
| Eingangsspannung | 100-240 V AC, 50/60 Hz |
| Eingangsstrom | 3,6 A bei 115 V AC / 2 A bei 230 V AC |
| Ausgangsspannung | 48 V |
| Betriebsart | Strobe (Blitzbetrieb) |
| Interner Trigger | ja – über den Trigger-Umschalter aktivierbar, der externe Trigger ist dann abgeschaltet |
| Interner Triggerzyklus | 15 bis 1000 ms, je Kanal getrennt einstellbar über Drehsteller oder Demo-Software |
| Externer Trigger | Pegeltrigger |
| Trigger-Pulsbreite | 1 bis 1023 µs, je Kanal getrennt einstellbar über Drehsteller oder Demo-Software |
| Programmierbarer Trigger | bis zu 64 Abläufe, jeweils mit Pulsbreite und Triggerquelle |
| Reaktionszeit | ≤ 10 µs |
| Kurzschlussschutz | ja – der betroffene Kanal wird abgeschaltet, das Display zeigt „Err2“ |
| Max. transienter Ausgangsstrom | 20 A je Kanal |
| Obergrenze der externen Triggerfrequenz | 1 bis 900 Hz einstellbar (Werkseinstellung 40 Hz) |
| Lüftersteuerung | temperaturgeregelt |
| Kommunikation | RS232, Ethernet (100 Mbit) |
| Leistungsaufnahme im Standby | ≤ 9,5 W (gemessen bei 220 V AC) |
| Hochspannungsprüfung | AC 1500 V für 1 Minute, Ableitstrom < 10 mA |
| Isolation | DC 500 V, Isolationswiderstand > 20 MΩ |
| Betriebstemperatur | Betrieb -5 °C bis 50 °C |
| Abmessungen (L × B × H) | 91 × 133 × 171 mm |
| Gewicht | 1,1 kg |
| Leistung je Kanal | Spitzenleistung 960 W je Kanal |
| Gesamtleistung | Spitzenleistung 1920 W |
| Zubehörtyp | Lichtcontroller |
| Serie | DPH Strobe Overdrive Digital Controller |
| Triggerung | Pegeltrigger |
| Reaktionsfrequenz | 1 bis 900 Hz einstellbar (Werkseinstellung 40 Hz) |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

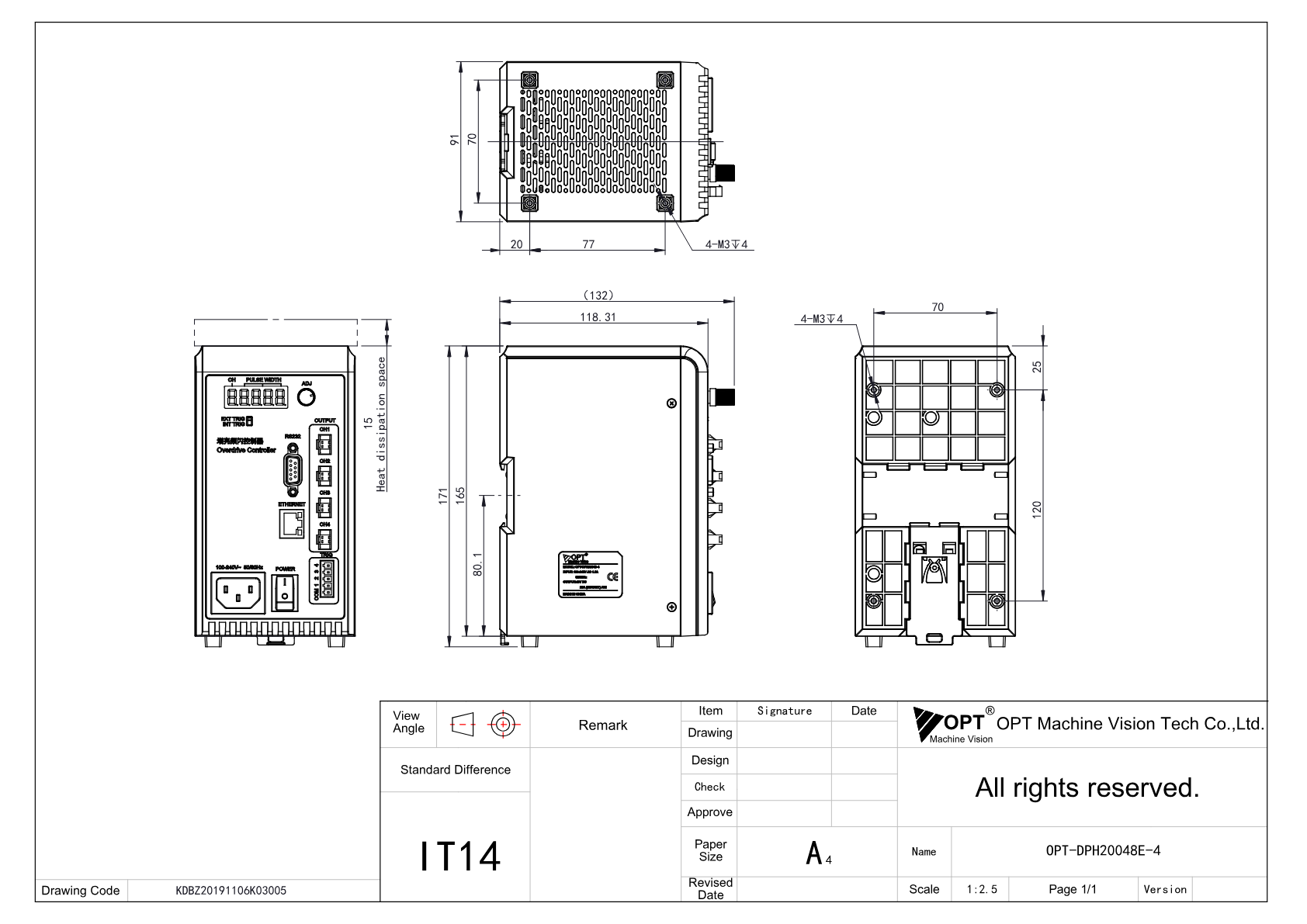

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt DPH Strobe Overdrive Digital Controller (OPT)
Datenblatt · EN · 2 MB
- Herunterladen
Maßzeichnung OPT-DPH20048E-4 (OPT-DPH20048E-4-V1.3, PDF)
Technische Zeichnung · EN · 402 KB
- Herunterladen
3D-Modell OPT-DPH20048E-4 (STEP)
Technische Zeichnung · EN · 15 MB
- Herunterladen
OPT Controller Demo-Software V3.7.1 (Windows)
Software / Firmware · EN · 29 MB
- Herunterladen
OPT Controller SDK V1.2.2
Software / Firmware · EN · 672 KB
- Herunterladen
OPT Controller Software für Linux x86_64 V2.27
Software / Firmware · EN · 1 MB
- Herunterladen
Handbuch OPT-DPH20048E-4 User Manual
Handbuch · EN · 874 KB
- Herunterladen
Programmierhandbuch OPT Digital Light Source Controller V1.2.2
Handbuch · EN · 1 MB
- Herunterladen
Kommunikationsprotokoll OPT Digitalcontroller V3.4
Handbuch · EN · 148 KB
Beschreibung

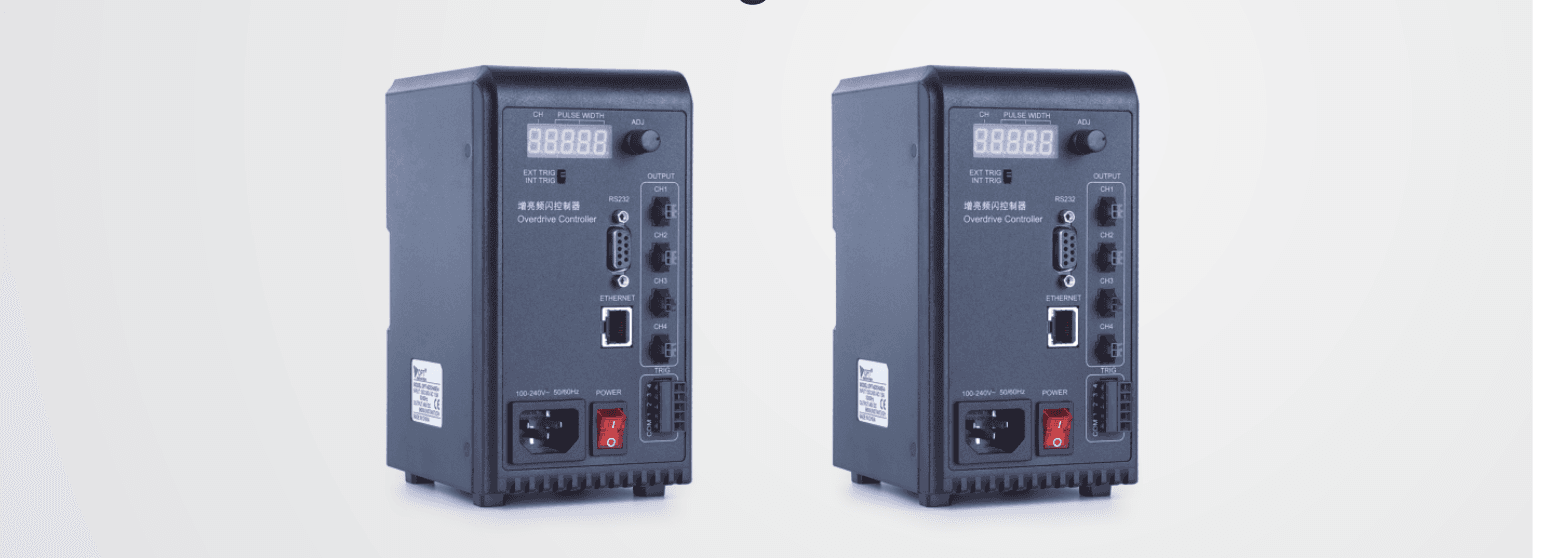

OPT-DPH20048E-4 ist OPTs Overdrive-Blitzcontroller: Er betreibt 24-V-LED-Leuchten im reinen Strobe-Betrieb mit 48 V und bis zu 20 A je Kanal (Spitzenleistung 960 W je Kanal, 1920 W gesamt) und holt so bei kurzen Pulsen von 1 bis 1023 µs ein Vielfaches der Dauerlicht-Helligkeit heraus - für schnelle Zeilen- und Flächenanwendungen mit sehr kurzen Belichtungszeiten. Interner oder externer Trigger, 64 programmierbare Abläufe, RS232 und Ethernet.
OPT-DPH20048E-4: 4 Kanäle, 960 W (Spitze) je Kanal, gesamt 1920 W (Spitze). Abmessungen 91 × 133 × 171 mm; Gewicht 1,1 kg. Im Downloadbereich finden Sie das OPT-Datenblatt der Serie, das Handbuch, die Maßzeichnung (PDF), das 3D-Modell (STEP), Demo-Software, SDK und Programmierhandbuch und Kommunikationsprotokoll. Für die Abstimmung von Controller, Leuchte und Kabel beraten wir Sie gern - fragen Sie Preis und Lieferzeit direkt an.
