Balkenbeleuchtung OPT-LIM36220-W
Hersteller-Artikelnummer: OPT-LIM36220-W
Serie: OPT-LIM-Serie (kombinierte Balkenbeleuchtungen)
- Leuchtfläche
- 348 × 348 mm
- Lichtfarbe
- Weiß
- Optische Ausführung / Abstrahlwinkel
- Einstellbar
- Anschluss
- JST SMR-02V-B
- Versorgung
- 24 V
- Leistungsaufnahme
- 49,3 W
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-LIM36220-W |
|---|---|
| Lichtfarbe | Weiß |
| Eingangsspannung | 24 V |
| Leistung | 49,3 W |
| Hersteller-Bestellcode | 11050387400 |
| Gewicht | 1,64 kg |
| Leuchtfläche | 348 × 348 mm |
| Optische Ausführung | Einstellbar |
| Farbtemperatur | 5000 – 7000 K |
| Abmessungen Rahmen außen (L × B) | 430 × 430 mm |
| Balkenbreite | 38 mm |
| Balkenlänge | 362 mm |
| Anschluss | JST SMR-02V-B |
| Empfohlener Controller | OPT-AP1024F oder OPT-DPA2024E |
| Controllerbedarf | Empfohlen |
| Kabellänge | 800 ± 20 mm |
| Gehäuselänge | 430 mm |
| Gehäusebreite | 430 mm |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

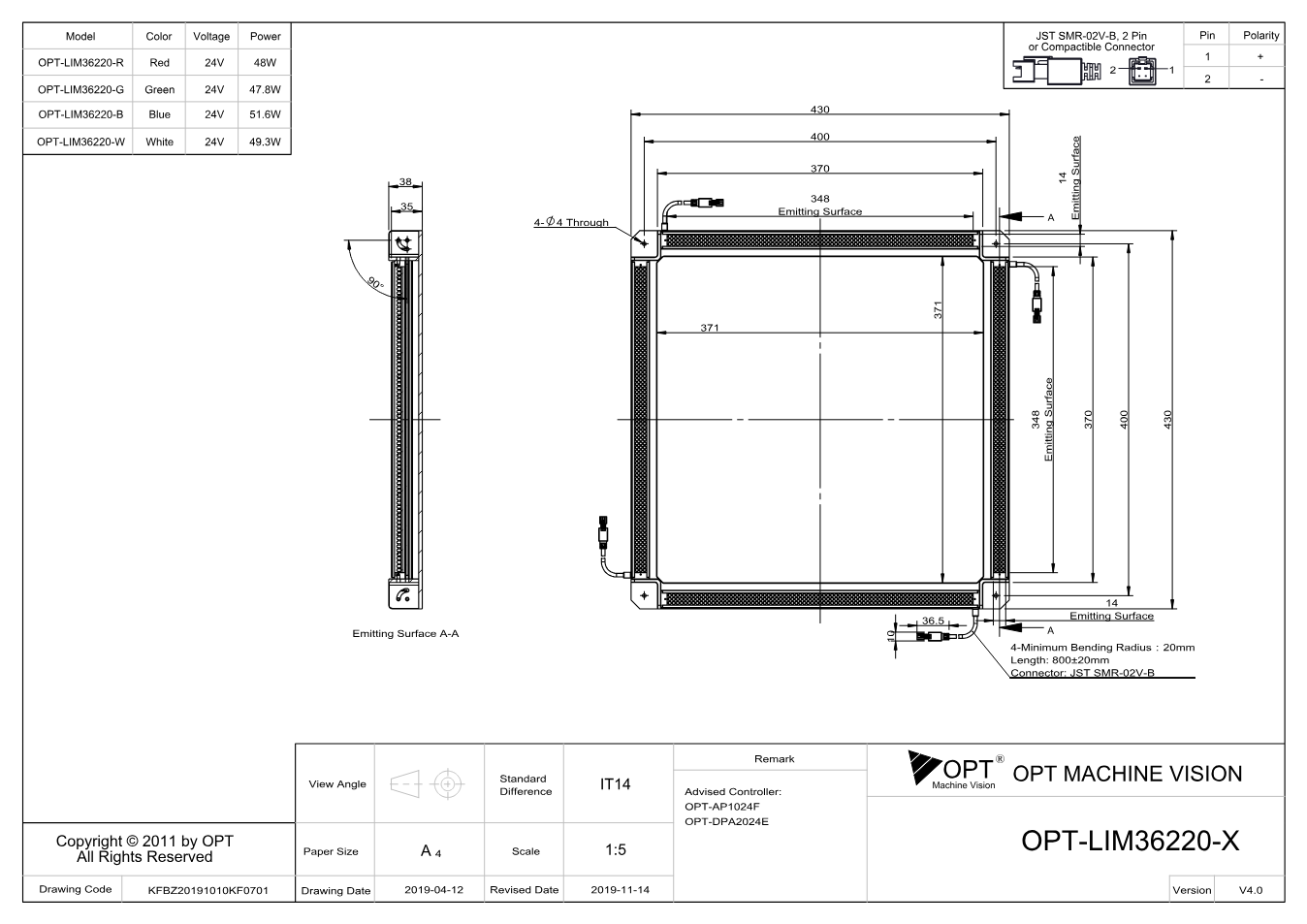

Maßzeichnung
Dokumente
- Datenblatt herunterladen
OPT-LIM-Serie (kombinierte Balkenbeleuchtungen) - Serienbroschüre OPT (EN)
Datenblatt · EN · 2761 KB
- Herunterladen
Maßzeichnung OPT-LIM36220 (V4.0) (PDF)
Technische Zeichnung · EN · 249 KB
- Herunterladen
Maßzeichnung OPT-LIM36220 (V4.0U) (PDF)
Technische Zeichnung · EN · 173 KB
Zubehör
Beleuchtungskabel(12)
OPT
Verlängerungskabel 2-polig (JST) OPT-EX1M-2P-D, 1 m, Schleppkette
JST SMR-02V-B · 1 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX1M-2P-R, 1 m, Roboterkabel
JST SMR-02V-B · 1 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX2M-2P-D, 2 m, Schleppkette
JST SMR-02V-B · 2 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX2M-2P-R, 2 m, Roboterkabel
JST SMR-02V-B · 2 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX3M-2P-D, 3 m, Schleppkette
JST SMR-02V-B · 3 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX3M-2P-R, 3 m, Roboterkabel
JST SMR-02V-B · 3 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX5M-2P-D, 5 m, Schleppkette
JST SMR-02V-B · 5 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX5M-2P-R, 5 m, Roboterkabel
JST SMR-02V-B · 5 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX10M-2P-D, 10 m, Schleppkette
JST SMR-02V-B · 10 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX10M-2P-R, 10 m, Roboterkabel
JST SMR-02V-B · 10 m
OPT
Verzweigungskabel 2-polig (JST) OPT-EX1M-2P-2B, 1 m (0,5 m + 0,5 m)
JST SMR-02V-B · 1 m (0,5 m + 0,5 m)
OPT
Verzweigungskabel 2-polig (JST) OPT-EX1M-2P-4B, 1 m (0,5 m + 0,5 m)
JST SMR-02V-B · 1 m (0,5 m + 0,5 m)
Beschreibung
OPT-LIM36220-W gehört zur OPT-LIM-Serie von OPT - kombinierte Balkenbeleuchtung. Lichtfarbe: Weiß, Eingangsspannung: 24 V, Leistung: 49,3 W, Gewicht: 1,64 kg.
Die OPT-LIM-Serie fasst mehrere Balken in einem Rahmen zusammen. Jeder Balken lässt sich einzeln in der Helligkeit steuern und von 0° bis 90° schwenken. So entsteht aus einer Leuchte je nach Einstellung Hellfeld, Dunkelfeld oder eine gerichtete Beleuchtung aus einer Vorzugsrichtung - ideal, wenn eine Anlage verschiedene Teile prüfen muss.
Welche Beleuchtung die richtige ist, hängt neben Bauform und Lichtfarbe von Arbeitsabstand, Prüfteil und Kameraauswahl ab. Sagen Sie uns, was Sie prüfen möchten - wir stimmen Beleuchtung, Objektiv und Controller aufeinander ab und nennen Ihnen Preis und Lieferzeit.
