Falcon

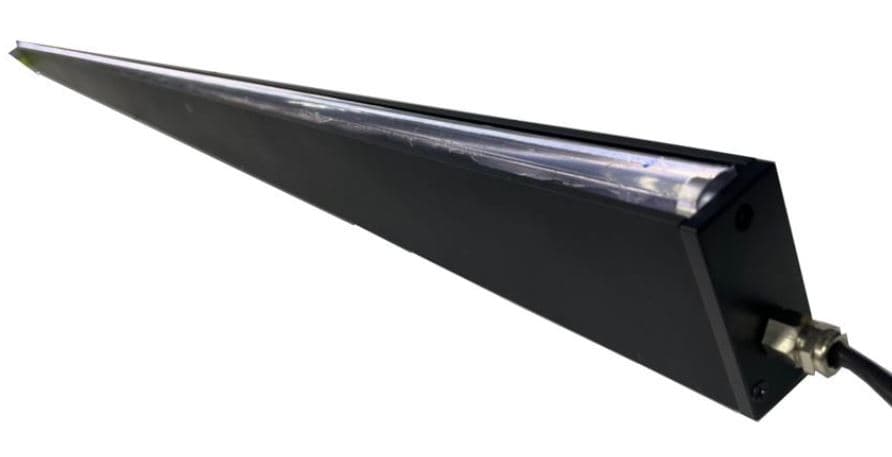

Linienbeleuchtung FLLN-Si2200-W
Hersteller-Artikelnummer: FLLN-Si2200-W
Serie: FLLN-2200
- Leuchtfläche
- 2200 × 15 mm
- Lichtfarbe
- Weiß
- Betriebsart
- Dauerlicht und Strobe
- Optische Ausführung / Abstrahlwinkel
- Linienfokus
- Anschluss
- JST SMR-03V
- Versorgung
- 24 V
- Leistungsaufnahme
- 32,64 W
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | FLLN-Si2200-W |
|---|---|
| Bauform | Balkenbeleuchtung |
| Ausrichtung | Linie |
| Lichtfarbe | Weiß |
| Abmessungen | 2230 × 25 × 55 mm |
| Arbeitsabstand | 40 – 100 mm |
| Versorgungsspannung | 24 V |
| Leistungsaufnahme | 32,64 W |
| Stromaufnahme | 1,36 A |
| Restwelligkeit | ≤ Vs ± 2 % |
| Verpolungsschutz | Ja |
| Anzahl LEDs | 476 |
| LED-Bauform | SMD |
| Lebensdauer im Dauerbetrieb | 20.000 Stunden |
| Lebensdauer im Blitzbetrieb | ca. > 50.000 Stunden (bis 50 % Reststärke bei 25 °C Umgebungstemperatur) |
| Photobiologische Sicherheit | Freie Gruppe (Exempt Group) |
| Schutzart | IP 40 |
| Gehäusewerkstoff | Aluminium |
| Gewicht | ca. 11000 g |
| Anschluss | JST SMR-03V |
| Pinbelegung | Pin 1: +; Pin 2: nicht belegt; Pin 3: - |
| Kabellänge | 600 mm |
| Betriebsbedingungen | 0–35 °C, 20–85 % relative Luftfeuchte |
| Gehäusetemperatur im Betrieb | nach 60 Minuten ca. 50 °C |
| Wärmeableitung | Montage an einem großen Maschinenteil zur Wärmeableitung |
| Betriebsart | Dauerlicht und Strobe |
| Max. Pulsdauer | 10 ms |
| Max. Einschaltdauer | 10 % |
| Leuchtfläche | 2200 × 15 mm |
| Optische Ausführung | Linienfokus |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.
Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt FLLN-Si2200-W
Datenblatt · EN · 213 KB
Beschreibung
FLLN-Si2200-W gehört zur Serie FLLN-2200 von Falcon Illumination. Die Leuchte gibt weißes Licht ab. Der Hersteller gibt den Arbeitsabstand mit 40 - 100 mm an. Das Außenmaß beträgt 2230 × 25 × 55 mm.
Eine Linienbeleuchtung bündelt das Licht über eine Zylinderlinse zu einem schmalen, hellen Streifen. Sie ist die passende Bauform für Zeilenkameras: die gesamte Lichtleistung fällt auf genau die Zeile, die aufgenommen wird, statt sich über die Fläche zu verteilen. Damit lassen sich auch bei hoher Bahngeschwindigkeit kurze Belichtungszeiten fahren.
Die Leuchte arbeitet mit 24 V und nimmt 32,64 W auf, 476 LEDs der Bauform SMD sind verbaut, der Anschluss erfolgt über JST SMR-03V mit 600 mm Leitung, das Gehäuse besteht aus Aluminium und die Schutzart beträgt IP 40.
Der Fokus des Lichtstreifens muss auf der aufgenommenen Zeile liegen; der Arbeitsabstand ist deshalb enger einzuhalten als bei einer Flächenbeleuchtung. Datenblatt und Maßzeichnung finden Sie im Downloadbereich. Für die Abstimmung von Leuchte, Objektiv und Lichtcontroller beraten wir Sie gern - fragen Sie Preis und Lieferzeit direkt an.
