HIKROBOT
Zeilenkamera MV-CL082-91F2M
Hersteller-Artikelnummer: MV-CL082-91F2M · 306302172
- Schnittstelle
- XoFLink
- Zeilenauflösung
- 8K
- Auflösung
- 8192 × 2
- Pixelgröße
- 7 µm × 7 µm
- Max. Zeilenrate
- 200 kHz
- Mono / Color
- Mono
- Objektivanschluss
- M72 × 0,75
- Sensortyp
- CMOS
- Dimensionen
- 132 × 76 × 57,4 mm
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | MV-CL082-91F2M |
|---|---|
| Sensortyp | CMOS |
| Pixelgröße | 7 µm × 7 µm |
| Auflösung | 8192 × 2 |
| Bildmodus | Unterstützt 1-Line, 2-TDI |
| Max. Zeilenrate | 200 kHz (1-Line), 100 kHz (2-TDI) |
| Dynamikbereich | 63.4 dB |
| Signal-Rausch-Verhältnis (SNR) | 40.8 dB |
| Gain (Verstärkung) | 1.0 × |
| Belichtungszeit | 3 µs bis 10 ms |
| Belichtungsmodus | Belichtung Aus/Einmalig/Kontinuierlich, Triggerbreiten-Belichtung |
| Mono/Farbe | Mono |
| Pixelformat | Mono 8/10/12 |
| Binning | Unterstützt 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 |
| Bildspiegelung | Horizontale Bildspiegelung |
| Triggermodus | External trigger, internal trigger |
| Externer Triggermodus | Line trigger, frame trigger, line + frame trigger |
| Schnittstelle | 2LC fiber connector |
| Digital-I/O | 12-poliger P10-Steckverbinder für Versorgung und I/O: konfigurierbarer Ein-/Ausgang × 4 (Line 0/1/3/4) single-ended oder differenziell. |
| Stromversorgung | 12 VDC bis 24 VDC |
| Leistungsaufnahme | typ. 14 W @ 24 VDC |
| Objektivanschluss | M72*0.75, Auflagemaß 12 mm, applicable bis F-mount via lens adapter |
| Abmessungen | 132 mm × 76 mm × 57,4 mm (5.2" × 3.0" × 2.3") |
| Gewicht | ca. 600 g (1,3 lb.) |
| Schutzklasse | IP40 (bei korrekt montiertem Objektiv und Verkabelung) |
| Betriebstemperatur | –20 °C bis 50 °C |
| Lagertemperatur | –30 °C bis 80 °C |
| Luftfeuchtigkeit | 5 % RH bis 90 % RH (nicht kondensierend) |
| Software | MVS |
| Betriebssystem | 32/64-bit Windows 7/10, 64-bit Windows 11 |
| Kompatibilität | XoFLink, GenICam |
| Zertifizierung | CE, RoHS, KC |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

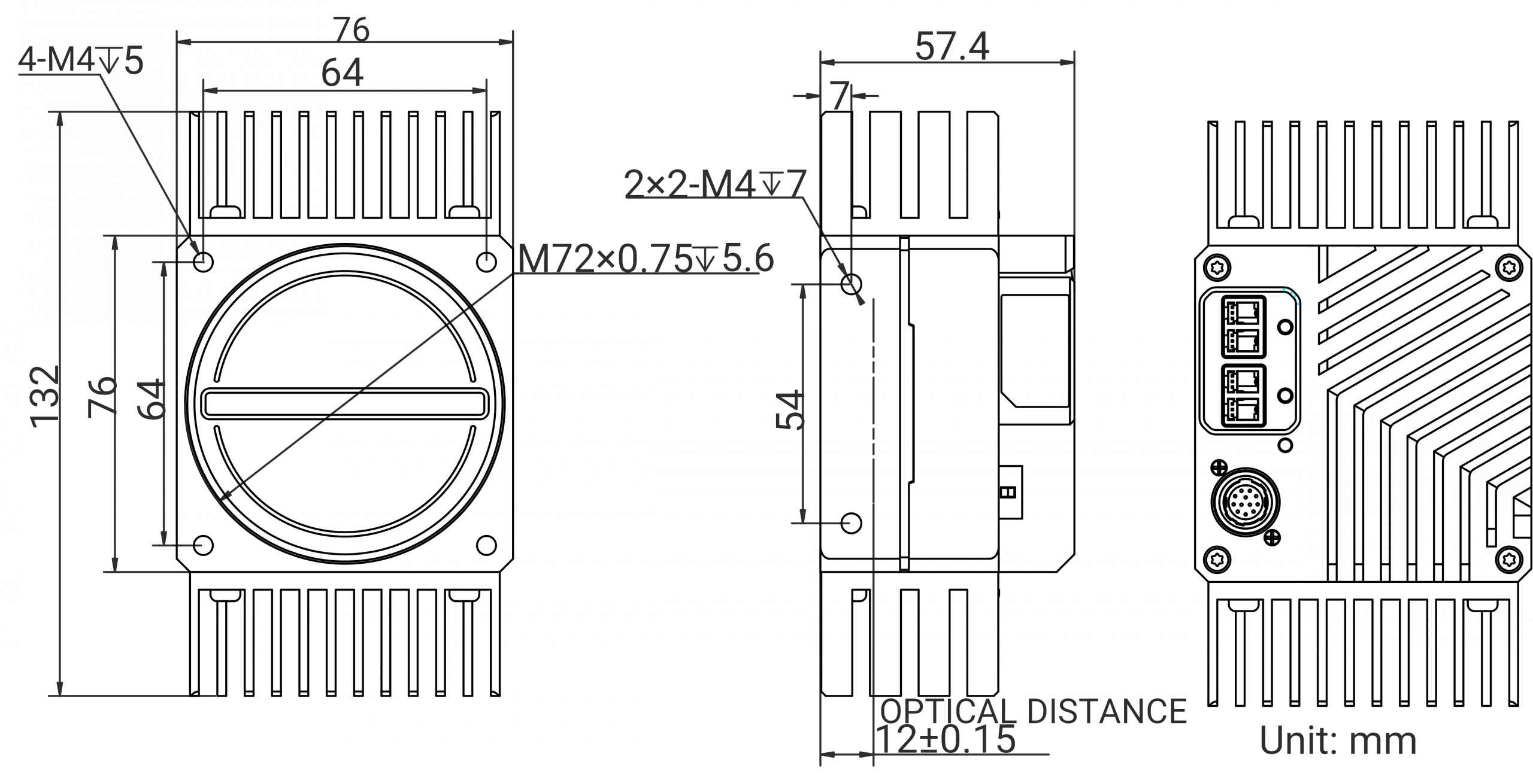

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt Hikrobot Zeilenkamera MV-CL082-91F2M
Datenblatt · EN · 459 KB
- Herunterladen
Technische Zeichnung Hikrobot Zeilenkamera MV-CL082-91F2M
Technische Zeichnung · EN · 1 MB
Software und SDK (13)
- Herunterladen
Software / Firmware V4.1.1 Hikrobot Zeilenkamera MV-CL082-91F2M
Software / Firmware · EN · 9 MB
- Herunterladen
MVS V5.1.0 (Windows)
Software / Firmware · EN · 738 MB
- Herunterladen
MVS V5.1.0 (Linux) (aarch64)
Software / Firmware · EN · 296 MB
- Herunterladen
MVS V5.1.0 (Linux) (x86)
Software / Firmware · EN · 268 MB
- Herunterladen
MVS V5.1.0 (Linux) (x86_64)
Software / Firmware · EN · 368 MB
- Herunterladen
MVS V5.0.0 (MacOS)
Software / Firmware · EN · 86 MB
- Herunterladen
Industrial Camera SDK V4.8.1 Runtime Package (Windows)
Software / Firmware · EN · 75 MB
- Herunterladen
Industrial Camera SDK V4.8.1 Runtime Package (Linux)
Software / Firmware · EN · 146 MB
- Herunterladen
MVS V5.0.2 (Windows)
Software / Firmware · EN · 456 MB
- Herunterladen
MVS V5.0.2 (Linux)
Software / Firmware · EN · 778 MB
- Herunterladen
VisionMaster V4.4.0 Sample File
Software / Firmware · EN · 956 MB
- Herunterladen
VisionMaster V4.4.0 Basic Package
Software / Firmware · EN · 1775 MB
- Herunterladen
VisionMaster V4.4.0 DL Package (Supplemental) (2,7 GB)
Software / Firmware · EN
- Herunterladen
Handbuch Hikrobot Zeilenkamera MV-CL082-91F2M
Handbuch · EN · 5 MB
Beschreibung
8K XoF-Zeilenkamera HikRobot MV-CL082-91F2M (Monochrom)
Mit einer maximalen Zeilenrate von 200 kHz bei Mono 8 bietet die Kamera herausragende Geschwindigkeit und Präzision bei der Datenerfassung. Dank des hohen Dynamikbereichs von 63,4 dB und eines Signal-Rausch-Verhältnisses von 40,8 dB liefert sie klare, detailreiche Bilder auch bei schwierigen Lichtbedingungen.
Die Hikrobot Zeilenkamera MV-CL082-91F2M verfügt über ein 2LC-Faserinterface für eine stabile Hochgeschwindigkeitsdatenübertragung sowie über ein bidirektionales I/O-Design, das eine flexible Integration in industrielle Systeme ermöglicht. Mit einem Leistungsbedarf von nur 14 W @ 24 VDC ist sie zudem energieeffizient.
Das robuste M72×0.75-Gehäuse mit IP40-Schutz sorgt für Zuverlässigkeit im industriellen Einsatz. Mit kompakten Abmessungen von 132 × 76 × 57,4 mm und einem Gewicht von 600 g lässt sich die Kamera einfach in bestehende Systeme integrieren.
Die Hikrobot Zeilenkamera MV-CL082-91F2M ist kompatibel mit dem GenICam-Standard und unterstützt MVS-Software unter Windows XP/7/10. Durch ihre Kombination aus hoher Geschwindigkeit, exzellenter Bildqualität und kompakter Bauweise ist sie die ideale Wahl für Hochgeschwindigkeits-Inspektionen, Leiterplattenprüfung, Druckkontrolle und Präzisionsmessungen.
- Verwendet mehrere ISP-Funktionen wie Gamma-Korrektur, Flachfeldkorrektur, LUT und Schwarzpegel-Offset.
- Verfügt über einen 20G-Glasfaseranschluss zur schnellen Datenübertragung.
- Unterstützt mehrere Belichtungs- und Aufnahmeverfahren.
- Unterstützt 2-TDI mit einer maximalen Zeilenrate von 200 kHz.
- Besitzt ein bidirektionales, konfigurierbares I/O-Hardwaredesign.
- Kompaktes Design und flexible Installationsmöglichkeiten.
Die CL-Serie von HikRobot
Die CL-Serie umfasst Auflösungen von 2K bis 16K Pixel und ist mit GigE-, Camera Link- und XoF-Schnittstellen ausgestattet. Sie unterstützt eine Vielzahl von ISP-Funktionen und Algorithmen, die den unterschiedlichen Anforderungen von Zeilenkamera-Anwendungen gerecht werden.
Vielfältige Bildverarbeitung, flexible Aufnahme
Die Kameras der CL-Serie unterstützen verschiedene ISP-Funktionen wie Flat-Field-Korrektur, Gamma, LUT, Weißabgleich, CCM, SC usw. - für Bilddaten in höherer Qualität.
Neben der zeitgesteuerten Belichtung wurde eine neue Aufnahmemethode mit triggerbreitengesteuerter Belichtung hinzugefügt. Durch externe (Software-/Hardware-)Triggersignale kann die Kamera flexibel an äußere Beleuchtungsbedingungen und Anforderungen der Belichtungssteuerung angepasst werden.
Hochbandbreitenmodus, hohe Zeilenfrequenzübertragung
Die GigE-Modelle der CL-Serie besitzen einen Hochbandbreitenmodus. Er durchbricht die physikalische Bandbreitenbegrenzung des Gigabit-Netzwerks, wodurch die Zeilenfrequenz um das 1,5- bis 2-Fache erhöht werden kann. Das Ergebnis ist eine günstigere und zugleich leistungsfähigere Lösung.
*Die hier dargestellten Daten können je nach Umgebung, Objekten und weiteren verschiedenen Faktoren variieren. Die GK VISION GmbH übernimmt keine Verantwortung für daraus resultierende Konsequenzen im Zusammenhang mit den verkauften Produkten von den verschiedenen Herstellern.
