HIKROBOT

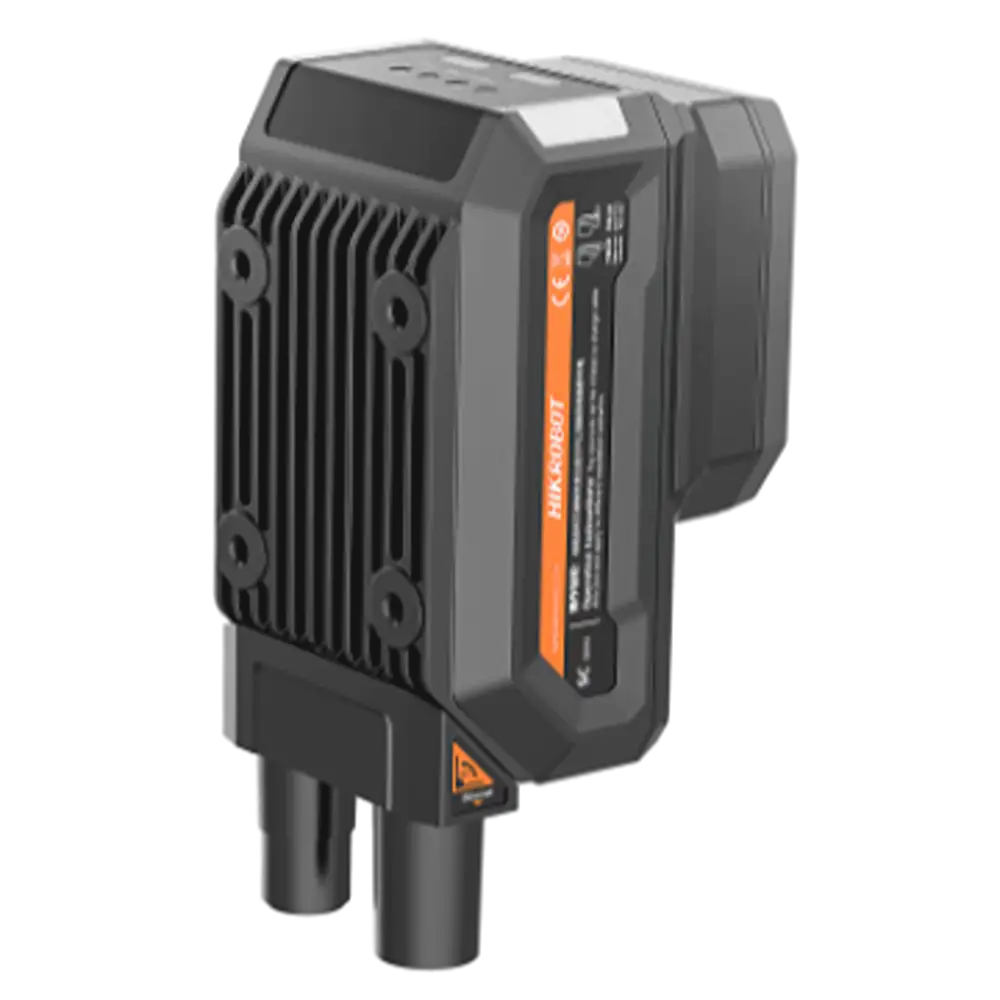

Smart Kamera MV-SC5050XM-08M-WBN

Hersteller-Artikelnummer: MV-SC5050XM-08M-WBN

Geräteklasse: Smart Kamera
KI / Deep Learning: Enthalten
Auflösung: 5 MP (2432 × 2048 px)
Max. Bildrate: 60 fps
Bildausgabe: Monochrom
Optik: 8 mm, M12-Mount
Fokusart: Manueller Fokus
Beleuchtung: Integriert, Weiß; weitere Lichtfarben optional
Kommunikation: GigE
Schutzart: IP67

Preis und Verfügbarkeit auf Anfrage

Menge

Diesen Artikel direkt per E-Mail anfragen

Unsicher bei der Auswahl?

Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.

Anwendung prüfen lassen

Technische Daten

Hersteller-Artikelnummer	MV-SC5050XM-08M-WBN
Funktionsmodul	Vision Master Platform (include deep learning module)
Kommunikationsprotokoll	TCP, UDP, Modbus, Serial Port, PROFINET, EtherNet/IP, Fins, MC, FTP, etc.
Sensortyp	CMOS, Global Shutter
Pixelgröße	3.45 µm × 3.45 µm
Sensorgröße	1/1.45"
Auflösung	2432 × 2048
Max. Bildrate	60 fps
Gain (Verstärkung)	0 dB bis 37 dB
Belichtungszeit	15 µs bis 1 s
Pixelformat	Mono 8
Mono/Farbe	Mono
Speicher	8 GB
Speicherplatz	64 GB
Schnittstelle	Gigabit Ethernet (1000 Mbit/s)
Digital-I/O	12-poliger M12-Steckverbinder für Versorgung und I/O: optoentkoppelter Eingang × 3 (Line 0/1/2), optoentkoppelter Ausgang × 3 (Line 3/4/5), RS-232 × 1
Stromversorgung	24 VDC
Leistungsaufnahme	Avg. 12.3 W @ 24 VDC (with included light source on) Max. 48 W @ 24 VDC (with included light source on)
Objektivanschluss	M12-Mount, mechanical focusing
Brennweite	8 mm
Objektivdeckel	Half polarization lens cap by default. Transparent oder full polarization lens cap is optional.
Lichtquelle	White light source by default. Red, blue, oder IR light source is optional.
Anzeige	Power indicator (PWR), network indicator (LNK), und user-defined indicator (U1/U2)
Abmessungen	Straight angle: 112,3 mm × 54 mm × 60,2 mm (4.4" × 2.1" × 2.4") Right angle: 88,7 mm × 54 mm × 82,5 mm (3.5" × 2.1" × 3.2")
Gewicht	ca. 370 g (0,8 lb.)
Schutzklasse	IP67 (under proper installation of waterproof lens cap)
Betriebstemperatur	0 °C bis 50 °C
Lagertemperatur	–30 °C bis 70 °C
Luftfeuchtigkeit	20 % RH bis 95 % RH (nicht kondensierend)
Vibrationsfestigkeit	Meets standard IEC 60068-2-6:2007. Device only (without installation bracket): 10 Hz bis 55 Hz, 1.5 mm peak-bis-peak amplitude, 2 hours per axis (X, Y, Z)
Schockfestigkeit	Meets standard IEC 60068-2-27:2008. Device only (without installation bracket): 30 g / 11 ms, half-sine wave, 500 shocks per axis (6 directions)
Zertifizierung	CE, KC
Eingangsspannung	24 VDC

Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

Maßzeichnung

Dokumente

Datenblatt Hikrobot SC5000X Smart Kamera MV-SC5050XM-08M-WBN
Datenblatt · DE · 982 KB
Datenblatt herunterladen
Technische Zeichnung Hikrobot SC5000X Smart Kamera MV-SC5050XM-08M-WBN
Technische Zeichnung · DE · 8 MB
Herunterladen
Software / Firmware V4.4.30 Hikrobot SC5000X Smart Kamera MV-SC5050XM-08M-WBN
Software / Firmware · DE · 740 MB
Herunterladen
SC_VisionMaster V4.4.30 Basic Package (SC5000X&SC6000) (2,1 GB)
Software / Firmware · EN
Herunterladen
Kurzanleitung Hikrobot SC5000X Smart Kamera MV-SC5050XM-08M-WBN
Kurzanleitung · DE · 2 MB
Herunterladen
Kommunikationsprotokoll Hikrobot SC5000X Smart Kamera MV-SC5050XM-08M-WBN
Kommunikationsprotokoll · DE · 7 MB
Herunterladen

Zubehör

Datenkabel(25)

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 30 m

RJ45 (with locking stud) · 30 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 5 m

RJ45 (with locking stud) · 5 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45 Winkel-RJ45), 15 m

RJ45 (with locking stud),Bend (up) · 15 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 30 m

RJ45 (with locking stud) · 30 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 7 m

RJ45 (with locking stud) · 7 m

Datenkabel

HIKROBOT

SuperFlex GigE Datenkabel (RJ45-RJ45), 10 m

RJ45 (with locking stud) · 10 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 10 m

RJ45 (with locking stud) · 10 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45 Winkel-RJ45), 15 m

RJ45 (with locking stud),Bend (up) · 15 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45 Winkel-RJ45), 5 m

RJ45 (with locking stud),Bend (up) · 5 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45 Winkel-RJ45), 5 m

RJ45 (with locking stud),Bend (up) · 5 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 1 m

RJ45 (with locking stud) · 1 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 60 m

RJ45 (with locking stud) · 60 m

Datenkabel

HIKROBOT

SuperFlex GigE Datenkabel (RJ45-RJ45), 3 m

RJ45 (with locking stud) · 3 m

Datenkabel

HIKROBOT

SuperFlex GigE Datenkabel (RJ45-RJ45), 7 m

RJ45 (with locking stud) · 7 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 5 m

RJ45 (with locking stud) · 5 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 10 m

RJ45 (with locking stud) · 10 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 3 m

RJ45 (with locking stud) · 3 m

Datenkabel

HIKROBOT

SuperFlex GigE Datenkabel (RJ45-RJ45), 5 m

RJ45 (with locking stud) · 5 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 15 m

RJ45 (with locking stud) · 15 m

Datenkabel

HIKROBOT

SuperFlex GigE Datenkabel (RJ45-RJ45), 15 m

RJ45 (with locking stud) · 15 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 3 m

RJ45 (with locking stud) · 3 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45 Winkel-RJ45), 3 m

RJ45 (with locking stud),Bend (up) · 3 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 15 m

RJ45 (with locking stud) · 15 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45 Winkel-RJ45), 3 m

RJ45 (with locking stud),Bend (up) · 3 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 7 m

RJ45 (with locking stud) · 7 m

Datenkabel

Beschreibung

Die Hikrobot SC5000X Smart Kamera MV-SC5050XM-08M-WBN bietet 5 MP (2432 × 2048 px, 60 fps) mit einem 8-mm-Weitwinkel-M12-Objektiv im Monochrombetrieb - ideal wenn ein großes Sichtfeld bei gleichzeitig hoher Detailauflösung und maximalen Kontrastreserven benötigt wird. Typische Anwendungen sind Wafer-Inspektion, Großformat-Oberflächenprüfung und berührungslose Positionsmessung in Roboterzellen.

Die Vision Master Platform mit integriertem Deep-Learning-Modul unterstützt über 160 Bildverarbeitungsalgorithmen - von klassischen Methoden bis zu modernen KI-Verfahren. Das ermöglicht Anwendungen wie OCR-Texterkennung, Objektidentifikation und Fehlerkennung ohne externe Verarbeitungseinheit.

Dank der drehbaren Kabelaustrittsbaugruppe und des robusten Gehäuses mit Schutzart IP67 ist die Kamera für den rauen Industrieeinsatz ausgelegt. Die modularen Beleuchtungskomponenten - inklusive Mehrfarb-Lichtquellen und erweiterter Hochleistungsbeleuchtung - lassen sich flexibel kombinieren, ergänzt durch einen HDR-Algorithmus für stabile Bildqualität auch bei schwierigen Lichtverhältnissen.

Die Kommunikation erfolgt über Gigabit-Ethernet und unterstützt Protokolle wie PROFINET, EtherNet/IP, Modbus, TCP/UDP sowie RS-232 - für eine nahtlose Integration in bestehende Steuerungs- und Automatisierungssysteme.
