HIKROBOT

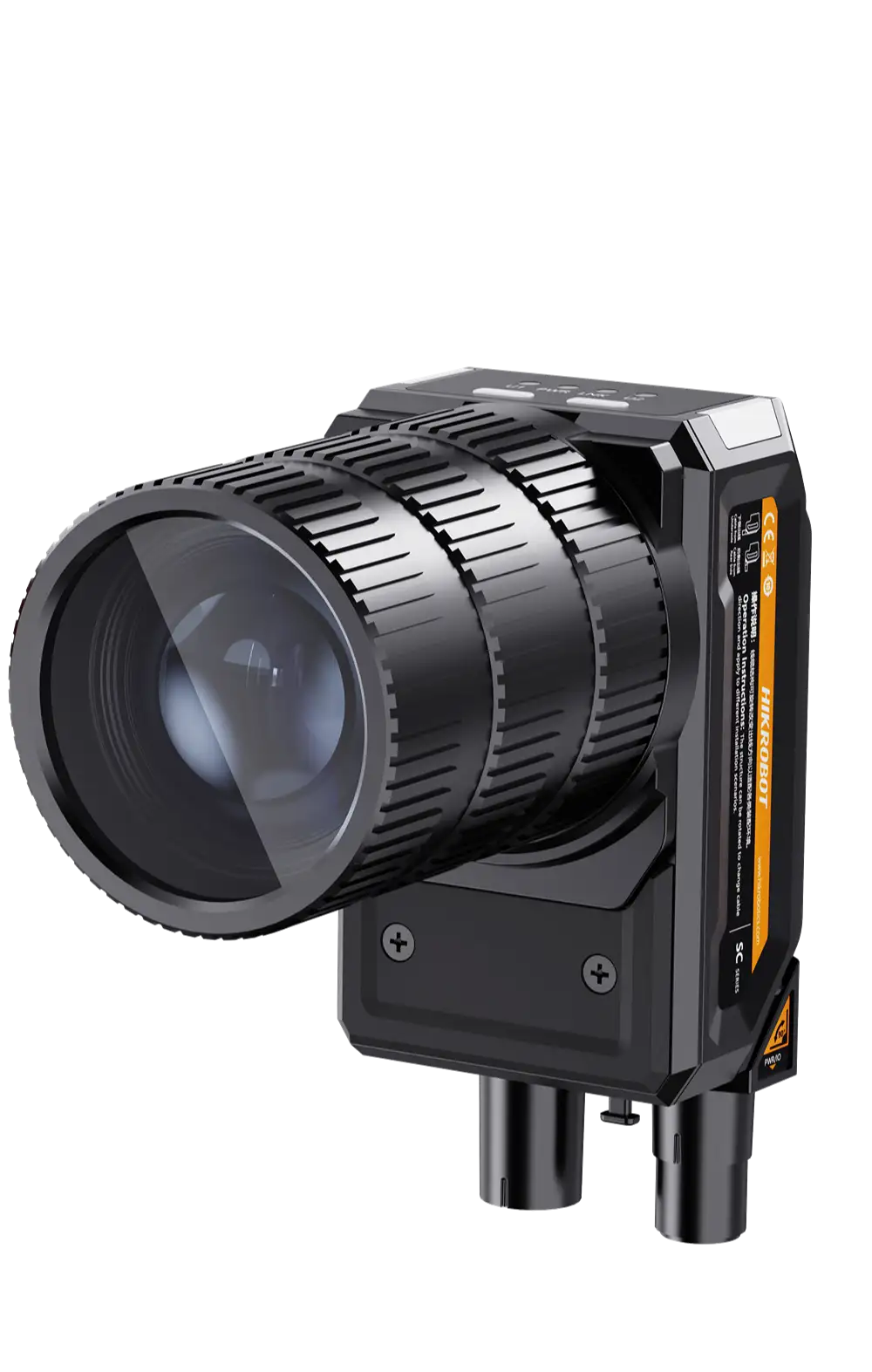

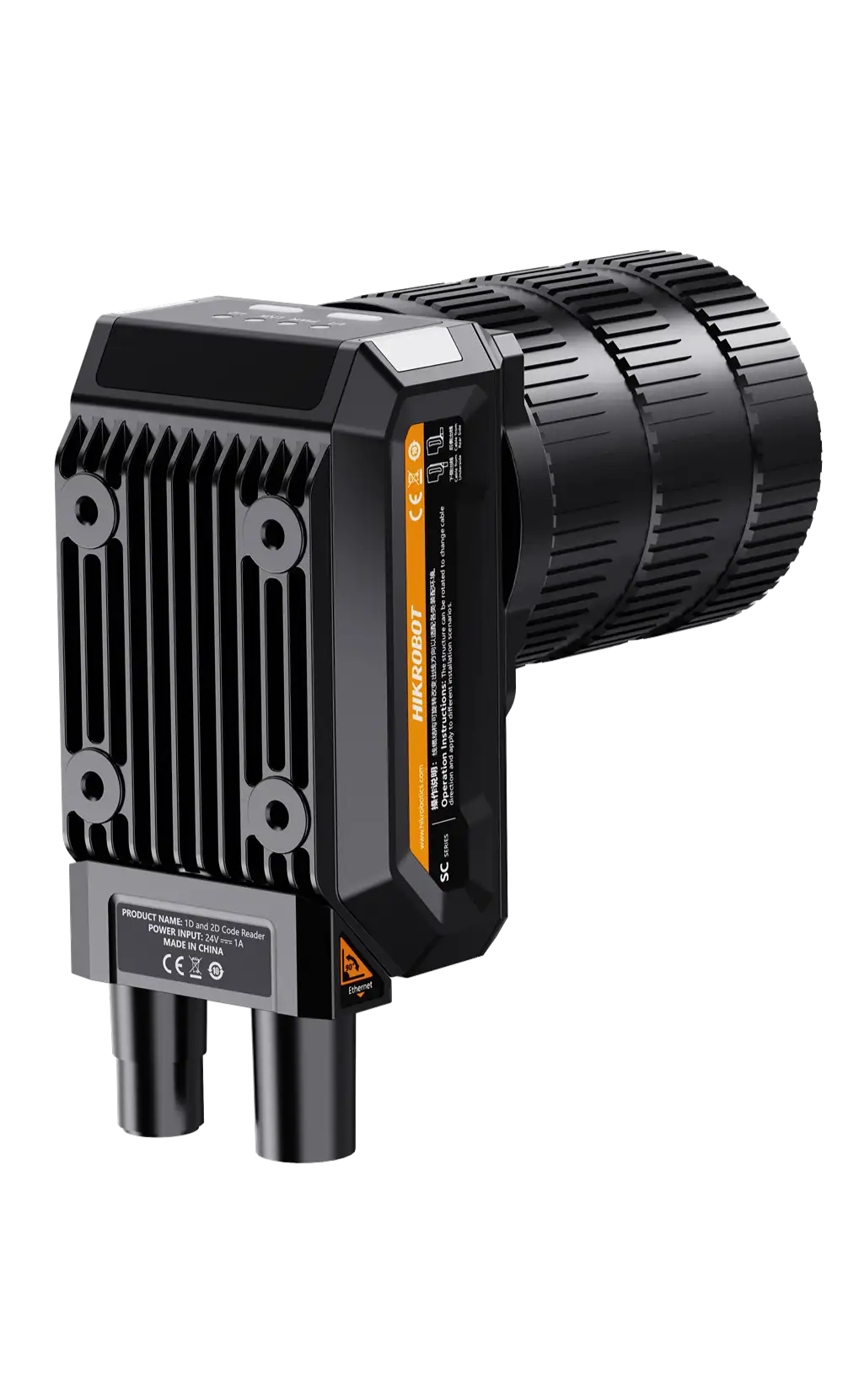

Smart Kamera MV-SC5050XM-00C-NNN

Hersteller-Artikelnummer: MV-SC5050XM-00C-NNN

Geräteklasse: Smart Kamera
KI / Deep Learning: Enthalten
Auflösung: 5 MP (2432 × 2048 px)
Max. Bildrate: 60 fps
Bildausgabe: Monochrom
Optik: C-Mount, Objektiv separat
Fokusart: Objektivabhängig
Beleuchtung: Nicht integriert
Kommunikation: GigE
Schutzart: IP67

Preis und Verfügbarkeit auf Anfrage

Menge

Diesen Artikel direkt per E-Mail anfragen

Unsicher bei der Auswahl?

Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.

Anwendung prüfen lassen

Technische Daten

Hersteller-Artikelnummer	MV-SC5050XM-00C-NNN
Funktionsmodul	Vision Master Platform (include deep learning module)
Kommunikationsprotokoll	TCP, UDP, Modbus, Serial Port, PROFINET, EtherNet/IP, Fins, MC, FTP, etc.
Sensortyp	CMOS, Global Shutter
Pixelgröße	3.45 µm × 3.45 µm
Sensorgröße	1/1.45"
Auflösung	2432 × 2048
Max. Bildrate	60 fps
Gain (Verstärkung)	0 dB bis 37 dB
Belichtungszeit	15 µs bis 1 s
Pixelformat	Mono 8
Mono/Farbe	Mono
Speicher	8 GB
Speicherplatz	64 GB
Schnittstelle	Gigabit Ethernet (1000 Mbit/s)
Digital-I/O	12-poliger M12-Steckverbinder für Versorgung und I/O: optoentkoppelter Eingang × 3 (Line 0/1/2), optoentkoppelter Ausgang × 3 (Line 3/4/5), RS-232 × 1
Stromversorgung	24 VDC
Leistungsaufnahme	Avg. 10 W @ 24 VDC Max. 14.4 W @ 24 VDC
Objektivanschluss	C-Mount
Objektivdeckel	Transparent lens cap
Lichtquelle	nein
Anzeige	Power indicator (PWR), network indicator (LNK), und user-defined indicator (U1/U2)
Abmessungen	Straight angle: 112,3 mm × 54 mm × 110 mm (4.4" × 2.1" × 4.3") Right angle: 88,7 mm × 54 mm × 110 mm (3.5" × 2.1" × 4.3")
Gewicht	ca. 370 g (0,8 lb.)
Schutzklasse	IP67 (under proper installation of waterproof lens cap)
Betriebstemperatur	0 °C bis 50 °C
Lagertemperatur	–30 °C bis 70 °C
Luftfeuchtigkeit	20 % RH bis 95 % RH (nicht kondensierend)
Vibrationsfestigkeit	Meets standard IEC 60068-2-6:2007. Device only (without installation bracket): 10 Hz bis 55 Hz, 1.5 mm peak-bis-peak amplitude, 2 hours per axis (X, Y, Z)*
Schockfestigkeit	Meets standard IEC 60068-2-27:2008. Device only (without installation bracket): 30 g / 11 ms, half-sine wave, 500 shocks per axis (6 directions)*
Zertifizierung	CE, KC
Eingangsspannung	24 VDC

Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

Maßzeichnung

Dokumente

Datenblatt Hikrobot SC5000X Smart Kamera MV-SC5050XM-00C-NNN
Datenblatt · DE · 690 KB
Datenblatt herunterladen
Technische Zeichnung Hikrobot SC5000X Smart Kamera MV-SC5050XM-00C-NNN
Technische Zeichnung · DE · 11 MB
Herunterladen
Software / Firmware V4.4.30 Hikrobot SC5000X Smart Kamera MV-SC5050XM-00C-NNN
Software / Firmware · DE · 740 MB
Herunterladen
SC_VisionMaster V4.4.30 Basic Package (SC5000X&SC6000) (2,1 GB)
Software / Firmware · EN
Herunterladen
Kurzanleitung Hikrobot SC5000X Smart Kamera MV-SC5050XM-00C-NNN
Kurzanleitung · DE · 2 MB
Herunterladen
Kommunikationsprotokoll Hikrobot SC5000X Smart Kamera MV-SC5050XM-00C-NNN
Kommunikationsprotokoll · DE · 7 MB
Herunterladen

Zubehör

Datenkabel(25)

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 30 m

RJ45 (with locking stud) · 30 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 5 m

RJ45 (with locking stud) · 5 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45 Winkel-RJ45), 15 m

RJ45 (with locking stud),Bend (up) · 15 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 30 m

RJ45 (with locking stud) · 30 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 7 m

RJ45 (with locking stud) · 7 m

Datenkabel

HIKROBOT

SuperFlex GigE Datenkabel (RJ45-RJ45), 10 m

RJ45 (with locking stud) · 10 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 10 m

RJ45 (with locking stud) · 10 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45 Winkel-RJ45), 15 m

RJ45 (with locking stud),Bend (up) · 15 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45 Winkel-RJ45), 5 m

RJ45 (with locking stud),Bend (up) · 5 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45 Winkel-RJ45), 5 m

RJ45 (with locking stud),Bend (up) · 5 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 1 m

RJ45 (with locking stud) · 1 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 60 m

RJ45 (with locking stud) · 60 m

Datenkabel

HIKROBOT

SuperFlex GigE Datenkabel (RJ45-RJ45), 3 m

RJ45 (with locking stud) · 3 m

Datenkabel

HIKROBOT

SuperFlex GigE Datenkabel (RJ45-RJ45), 7 m

RJ45 (with locking stud) · 7 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 5 m

RJ45 (with locking stud) · 5 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 10 m

RJ45 (with locking stud) · 10 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 3 m

RJ45 (with locking stud) · 3 m

Datenkabel

HIKROBOT

SuperFlex GigE Datenkabel (RJ45-RJ45), 5 m

RJ45 (with locking stud) · 5 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 15 m

RJ45 (with locking stud) · 15 m

Datenkabel

HIKROBOT

SuperFlex GigE Datenkabel (RJ45-RJ45), 15 m

RJ45 (with locking stud) · 15 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 3 m

RJ45 (with locking stud) · 3 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45 Winkel-RJ45), 3 m

RJ45 (with locking stud),Bend (up) · 3 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 15 m

RJ45 (with locking stud) · 15 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45 Winkel-RJ45), 3 m

RJ45 (with locking stud),Bend (up) · 3 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 7 m

RJ45 (with locking stud) · 7 m

Datenkabel

Adapterring(2)

HIKROBOT

Adapterring M58x0.75-C T6.02

Adapter / Verlängerungsring

HIKROBOT

Adapterring M42x1.0-C T5.5

Adapter / Verlängerungsring

Verlängerungsring(2)

HIKROBOT

Verlängerungsring C-C T10

Adapter / Verlängerungsring

HIKROBOT

Verlängerungsring C-C T20

Adapter / Verlängerungsring

Beschreibung

Die Hikrobot SC5000X Smart Kamera MV-SC5050XM-00C-NNN kombiniert 5-MP-Monochromsensorik (2432 × 2048 px, 60 fps) mit dem universellen C-Mount-Anschluss. Diese Kombination bietet höchste Detailschärfe bei maximalem Kontrast - ideal für wissenschaftliche Bildgebung, hochpräzise Messtechnik und anspruchsvolle Oberflächenprüfung, wo Farbe keine Rolle spielt und nur das kleinste Detail zählt. Alle KI-Algorithmen laufen direkt in der Kamera.

Die Vision Master Platform mit integriertem Deep-Learning-Modul unterstützt über 160 Bildverarbeitungsalgorithmen - von klassischen Methoden bis zu modernen KI-Verfahren. Das ermöglicht Anwendungen wie OCR-Texterkennung, Objektidentifikation und Fehlerkennung ohne externe Verarbeitungseinheit.

Dank der drehbaren Kabelaustrittsbaugruppe und des robusten Gehäuses mit Schutzart IP67 ist die Kamera für den rauen Industrieeinsatz ausgelegt. Die modularen Beleuchtungskomponenten - inklusive Mehrfarb-Lichtquellen und erweiterter Hochleistungsbeleuchtung - lassen sich flexibel kombinieren, ergänzt durch einen HDR-Algorithmus für stabile Bildqualität auch bei schwierigen Lichtverhältnissen.

Die Kommunikation erfolgt über Gigabit-Ethernet und unterstützt Protokolle wie PROFINET, EtherNet/IP, Modbus, TCP/UDP sowie RS-232 - für eine nahtlose Integration in bestehende Steuerungs- und Automatisierungssysteme.
