HIKROBOT

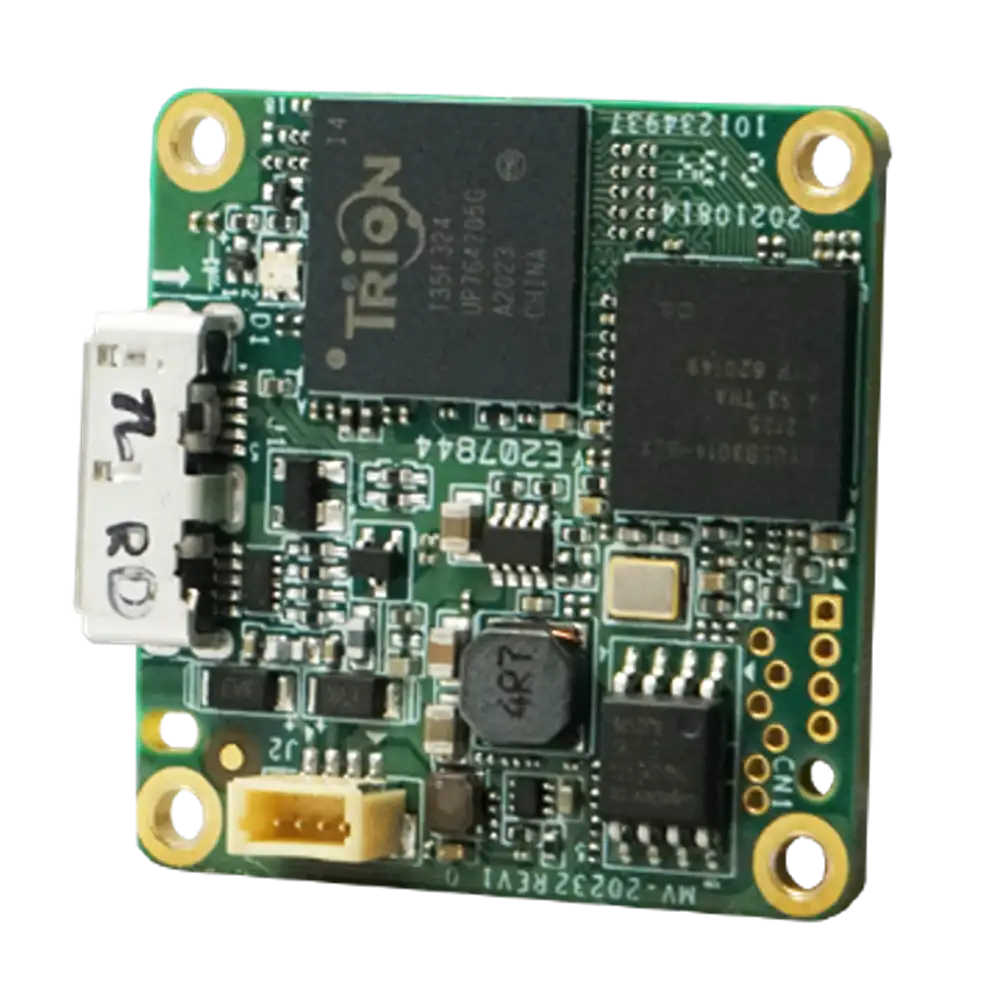

Platinenkamera MV-CB013-A0UM-S
Hersteller-Artikelnummer: MV-CB013-A0UM-S · 306301585
- Auflösung
- 1,3 MP
- Pixel
- 1280 × 1024
- Max. Bildrate
- 201 fps
- Farbe / Mono
- Mono
- Shuttertyp
- Global Shutter
- Sensorformat
- 1/2"
- Pixelgröße
- 4,8 µm × 4,8 µm
- Schnittstelle
- USB 3.0
- Objektivanschluss
- S-Mount (M12)
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | MV-CB013-A0UM-S |
|---|---|
| Typ | 1.3MP Board Level Camera, USB3,ISG1307,Mono,M12-mout |
| Sensortyp | CMOS, Global Shutter |
| Pixelgröße | 4.8 µm × 4.8 µm |
| Sensorgröße | 1/2" |
| Auflösung | 1280 × 1024 |
| Max. Bildrate | 201 fps @1280 × 1024 |
| Dynamikbereich | 53 dB |
| Signal-Rausch-Verhältnis (SNR) | 40 dB |
| Gain (Verstärkung) | 0 dB bis 16 dB |
| Belichtungszeit | 9 µs bis 10 s |
| Belichtungsmodus | Belichtung Aus/Einmalig/Kontinuierlich |
| Mono/Farbe | Mono |
| Pixelformat | Mono 8/10/10p/12/12p |
| Binning | Unterstützt 1 × 1, 2 × 2, 4 × 4 |
| Decimation | Unterstützt 1 × 1, 2 × 2, 4 × 4 |
| Bildspiegelung | Horizontale und vertikale Bildspiegelung |
| Schnittstelle | USB3.0 |
| Digital-I/O | bidirektionaler, nicht isolierter I/O × 2 (Line 2, Line 5) |
| Stromversorgung | Versorgung über USB 3.0 |
| Leistungsaufnahme | typ. 1.6 W@5 VDC (USB3.0 provides power supply) |
| Objektivanschluss | M12-Mount |
| Abmessungen | 35 mm × 35 mm × 8,6 mm (1.4" × 1.4" × 0.3") |
| Gewicht | ca. 30 g (0,07 lb.) |
| Betriebstemperatur | 0 °C bis 50 °C |
| Lagertemperatur | -30 °C bis 70 °C |
| Luftfeuchtigkeit | 20 % bis 80 % RH (nicht kondensierend) |
| Software | MVS oder third-party software kompatibel mit USB3 Vision Protokoll |
| Betriebssystem | 32/64-bit Windows XP/7/10, 32/64-bit Linux, und 64-bit MacOS |
| Kompatibilität | USB3 Vision, GenICam |
| Zertifizierung | CE, FCC, RoHS, KC |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.
Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt HikRobot Platinenkamera MV-CB013-A0UM-S
Datenblatt · EN · 634 KB
- Herunterladen
Technische Zeichnung HikRobot Platinenkamera MV-CB013-A0UM-S
Technische Zeichnung · EN · 4 MB
Software und SDK (13)
- Herunterladen
Software / Firmware V2.0.21 HikRobot Platinenkamera MV-CB013-A0UM-S
Software / Firmware · EN · 733 KB
- Herunterladen
MVS V5.1.0 (Windows)
Software / Firmware · EN · 738 MB
- Herunterladen
MVS V5.1.0 (Linux) (aarch64)
Software / Firmware · EN · 296 MB
- Herunterladen
MVS V5.1.0 (Linux) (x86)
Software / Firmware · EN · 268 MB
- Herunterladen
MVS V5.1.0 (Linux) (x86_64)
Software / Firmware · EN · 368 MB
- Herunterladen
MVS V5.0.0 (MacOS)
Software / Firmware · EN · 86 MB
- Herunterladen
Industrial Camera SDK V4.8.1 Runtime Package (Windows)
Software / Firmware · EN · 75 MB
- Herunterladen
Industrial Camera SDK V4.8.1 Runtime Package (Linux)
Software / Firmware · EN · 146 MB
- Herunterladen
MVS V5.0.2 (Windows)
Software / Firmware · EN · 456 MB
- Herunterladen
MVS V5.0.2 (Linux)
Software / Firmware · EN · 778 MB
- Herunterladen
VisionMaster V4.4.0 Sample File
Software / Firmware · EN · 956 MB
- Herunterladen
VisionMaster V4.4.0 Basic Package
Software / Firmware · EN · 1775 MB
- Herunterladen
VisionMaster V4.4.0 DL Package (Supplemental) (2,7 GB)
Software / Firmware · EN
- Herunterladen
Handbuch HikRobot Platinenkamera MV-CB013-A0UM-S
Handbuch · EN · 3 MB
Zubehör
Datenkabel(15)
HIKROBOT
Standard USB 3.0 Datenkabel (Micro-B-USB-A), 1 m
Micro-B male (with screw) · 1 m
Datenkabel
HIKROBOT
Standard USB 3.0 Datenkabel (Micro-B-USB-A), 3 m
Micro-B male (with screw) · 3 m
Datenkabel
HIKROBOT
Standard USB 3.0 Datenkabel (Micro-B-USB-A), 0,5 m
Micro-B male (with screw) · 0,5 m
Datenkabel
HIKROBOT
USB 3.0 Flexkabel (Micro-B-USB-A), 3 m
Micro-B male (with screw) · 3 m
Datenkabel
HIKROBOT
Standard USB 3.0 Datenkabel (Micro-B-USB-A), 2 m
Micro-B male (with screw) · 2 m
Datenkabel
HIKROBOT
SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 15 m
Micro-B male (with screw) · 15 m
Datenkabel
HIKROBOT
SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 5 m
Micro-B male (with screw) · 5 m
Datenkabel
HIKROBOT
SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 3 m
Micro-B male (with screw) · 3 m
Datenkabel
HIKROBOT
SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 20 m
Micro-B male (with screw) · 20 m
Datenkabel
HIKROBOT
SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 7 m
Micro-B male (with screw) · 7 m
Datenkabel
HIKROBOT
SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 10 m
Micro-B male (with screw) · 10 m
Datenkabel
HIKROBOT
Standard USB 3.0 Datenkabel (Micro-B Winkel-USB-A), 3 m
Micro-B male (with screw) ,Angle (down) · 3 m
Datenkabel
HIKROBOT
Standard USB 3.0 Datenkabel (Micro-B Winkel-USB-A), 0,5 m
Micro-B male (with screw) ,Angle (down) · 0,5 m
Datenkabel
HIKROBOT
Standard USB 3.0 Datenkabel (Micro-B Winkel-USB-A), 1 m
Micro-B male (with screw) ,Angle (down) · 1 m
Datenkabel
HIKROBOT
Standard USB 3.0 Datenkabel (Micro-B Winkel-USB-A), 2 m
Micro-B male (with screw) ,Angle (down) · 2 m
Datenkabel
Beschreibung
Die HikRobot Platinenkamera MV-CB013-A0UM-S ist eine kompakte 1,3 MP Monochromkamera mit USB-3.0-Schnittstelle. Sie liefert Monochrombilder in einer Auflösung von 1280 × 1024 bei bis zu 201 fps @1280 × 1024 mit kompakten Abmessungen von 35 mm × 35 mm × 8,6 mm (1,4" × 1,4" × 0,3").
Die CB-Serie wurde speziell für Anwendungen mit hohen Anforderungen an Platzbedarf entwickelt und eignet sich für industrielle Bildverarbeitung, medizinische Systeme, Embedded-Systeme und 3D-Anwendungen.
