HIKROBOT

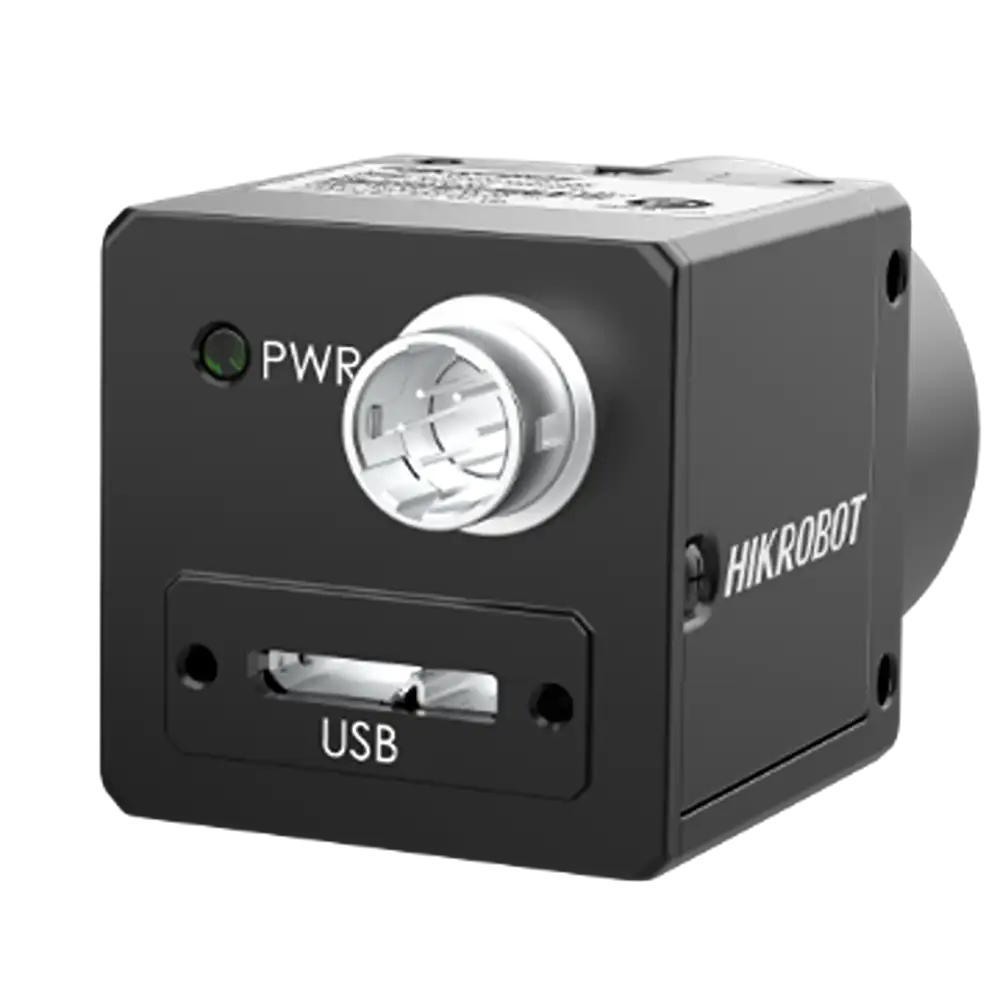

Flächenkamera MV-CS040-A0UM

Hersteller-Artikelnummer: MV-CS040-A0UM · 306302140

Auflösung: 4 MP
Pixel: 2048 × 2048
Max. Bildrate: 90,1 fps
Farbe / Mono: Mono
Shuttertyp: Global Shutter
Sensorformat: 1"
Pixelgröße: 5,5 µm × 5,5 µm
Schnittstelle: USB 3.0
Objektivanschluss: C-Mount

Preis und Verfügbarkeit auf Anfrage

Menge

Diesen Artikel direkt per E-Mail anfragen

Unsicher bei der Auswahl?

Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.

Anwendung prüfen lassen

Technische Daten

Hersteller-Artikelnummer	MV-CS040-A0UM
Typ	4MP Area Scan Camera, USB3.0, 2nd Gen, Mono.
Sensortyp	CMOS, Global Shutter
Pixelgröße	5.5 µm × 5.5 µm
Sensorgröße	1"
Auflösung	2048 × 2048
Max. Bildrate	90.1 fps @ 2048 × 2048 Mono 8
Dynamikbereich	59.7 dB
Signal-Rausch-Verhältnis (SNR)	39.6 dB
Gain (Verstärkung)	0 dB bis 12 dB
Belichtungszeit	30 µs bis 10 s
Belichtungsmodus	Belichtung Aus/Einmalig/Kontinuierlich
Mono/Farbe	Mono
Pixelformat	Mono 8/10/10Packed/12/12Packed
Binning	Unterstützt 1 × 1, 2 × 2, 4 × 4
Decimation	Unterstützt 1 × 1, 2 × 2, 4 × 4
Bildspiegelung	Horizontale und vertikale Bildspiegelung
Schnittstelle	USB 3.0, kompatibel mit USB 2.0
Digital-I/O	6-poliger P7-Steckverbinder für Versorgung und I/O: optoentkoppelter Eingang × 1 (Line 0), optoentkoppelter Ausgang × 1 (Line 1), bidirektionaler, nicht isolierter I/O × 1 (Line 2).
Stromversorgung	9 VDC bis 24 VDC, Versorgung über USB 3.0 möglich
Leistungsaufnahme	typ. 2.4 W @ 5 VDC (USB 3.0 provides power supply)
Objektivanschluss	C-Mount
Abmessungen	29 mm × 29 mm × 30 mm (1.1" × 1.1" × 1.2")
Gewicht	ca. 88 g (0,2 lb.)
Schutzklasse	IP40 (bei korrekt montiertem Objektiv und Verkabelung)
Betriebstemperatur	–30 °C bis 60 °C
Lagertemperatur	–30 °C bis 70 °C
Luftfeuchtigkeit	20 % RH bis 95 % RH (nicht kondensierend)
Software	MVS oder Fremdsoftware nach dem USB3 Vision Protokoll
Betriebssystem	32/64-bit Windows 7/10, 64-bit Windows 11, und 32/64-bit Linux
Kompatibilität	USB3 Vision, GenICam
Zertifizierung	CE, RoHS, KC

Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

Maßzeichnung

Dokumente

Datenblatt Hikrobot Flächenkamera MV-CS040-A0UM
Datenblatt · EN · 539 KB
Datenblatt herunterladen
Technische Zeichnung Hikrobot Flächenkamera MV-CS040-A0UM
Technische Zeichnung · EN · 2 MB
Herunterladen

Software und SDK (13)

Software / Firmware V2.0.38 Hikrobot Flächenkamera MV-CS040-A0UM
Software / Firmware · EN · 1 MB
Herunterladen
MVS V5.1.0 (Windows)
Software / Firmware · EN · 738 MB
Herunterladen
MVS V5.1.0 (Linux) (aarch64)
Software / Firmware · EN · 296 MB
Herunterladen
MVS V5.1.0 (Linux) (x86)
Software / Firmware · EN · 268 MB
Herunterladen
MVS V5.1.0 (Linux) (x86_64)
Software / Firmware · EN · 368 MB
Herunterladen
MVS V5.0.0 (MacOS)
Software / Firmware · EN · 86 MB
Herunterladen
Industrial Camera SDK V4.8.1 Runtime Package (Windows)
Software / Firmware · EN · 75 MB
Herunterladen
Industrial Camera SDK V4.8.1 Runtime Package (Linux)
Software / Firmware · EN · 146 MB
Herunterladen
MVS V5.0.2 (Windows)
Software / Firmware · EN · 456 MB
Herunterladen
MVS V5.0.2 (Linux)
Software / Firmware · EN · 778 MB
Herunterladen
VisionMaster V4.4.0 Sample File
Software / Firmware · EN · 956 MB
Herunterladen
VisionMaster V4.4.0 Basic Package
Software / Firmware · EN · 1775 MB
Herunterladen
VisionMaster V4.4.0 DL Package (Supplemental) (2,7 GB)
Software / Firmware · EN
Herunterladen

Handbuch Hikrobot Flächenkamera MV-CS040-A0UM
Handbuch · EN · 4 MB
Herunterladen

Zubehör

Datenkabel(15)

HIKROBOT

Standard USB 3.0 Datenkabel (Micro-B-USB-A), 1 m

Micro-B male (with screw) · 1 m

Datenkabel

HIKROBOT

Standard USB 3.0 Datenkabel (Micro-B-USB-A), 3 m

Micro-B male (with screw) · 3 m

Datenkabel

HIKROBOT

Standard USB 3.0 Datenkabel (Micro-B-USB-A), 0,5 m

Micro-B male (with screw) · 0,5 m

Datenkabel

HIKROBOT

USB 3.0 Flexkabel (Micro-B-USB-A), 3 m

Micro-B male (with screw) · 3 m

Datenkabel

HIKROBOT

Standard USB 3.0 Datenkabel (Micro-B-USB-A), 2 m

Micro-B male (with screw) · 2 m

Datenkabel

HIKROBOT

SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 15 m

Micro-B male (with screw) · 15 m

Datenkabel

HIKROBOT

SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 5 m

Micro-B male (with screw) · 5 m

Datenkabel

HIKROBOT

SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 3 m

Micro-B male (with screw) · 3 m

Datenkabel

HIKROBOT

SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 20 m

Micro-B male (with screw) · 20 m

Datenkabel

HIKROBOT

SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 7 m

Micro-B male (with screw) · 7 m

Datenkabel

HIKROBOT

SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 10 m

Micro-B male (with screw) · 10 m

Datenkabel

HIKROBOT

Standard USB 3.0 Datenkabel (Micro-B Winkel-USB-A), 3 m

Micro-B male (with screw) ,Angle (down) · 3 m

Datenkabel

HIKROBOT

Standard USB 3.0 Datenkabel (Micro-B Winkel-USB-A), 0,5 m

Micro-B male (with screw) ,Angle (down) · 0,5 m

Datenkabel

HIKROBOT

Standard USB 3.0 Datenkabel (Micro-B Winkel-USB-A), 1 m

Micro-B male (with screw) ,Angle (down) · 1 m

Datenkabel

HIKROBOT

Standard USB 3.0 Datenkabel (Micro-B Winkel-USB-A), 2 m

Micro-B male (with screw) ,Angle (down) · 2 m

Datenkabel

Beschreibung

Die HikRobot Flächenkamera MV-CS040-A0UM ist eine leistungsstarke 4 MP Monochromkamera der CS-Serie mit USB 3.0-Schnittstelle. Sie basiert auf dem CMOS-Sensor (Global Shutter) und liefert bei einer Auflösung von 2048 × 2048 eine maximale Bildrate von 90.1 fps @ 2048 × 2048 Mono 8. Die CS-Serie der zweiten Generation überzeugt durch optimiertes Wärmemanagement, vierseitige Montagemöglichkeiten und integrierte Bildverarbeitungsalgorithmen für anspruchsvolle industrielle Bildverarbeitungsanwendungen.

Die MV-CS040-A0UM ist kompatibel mit dem USB 3.0-Standard und der GenICam-Spezifikation. Sie unterstützt gängige Bildverarbeitungssoftware wie MVS sowie Drittanbieter-Tools. Dank ihrer kompakten Abmessungen und robusten Bauweise eignet sie sich ideal für Qualitätsprüfung, Messtechnik und weitere Anwendungen der maschinellen Bildverarbeitung.
