HIKROBOT

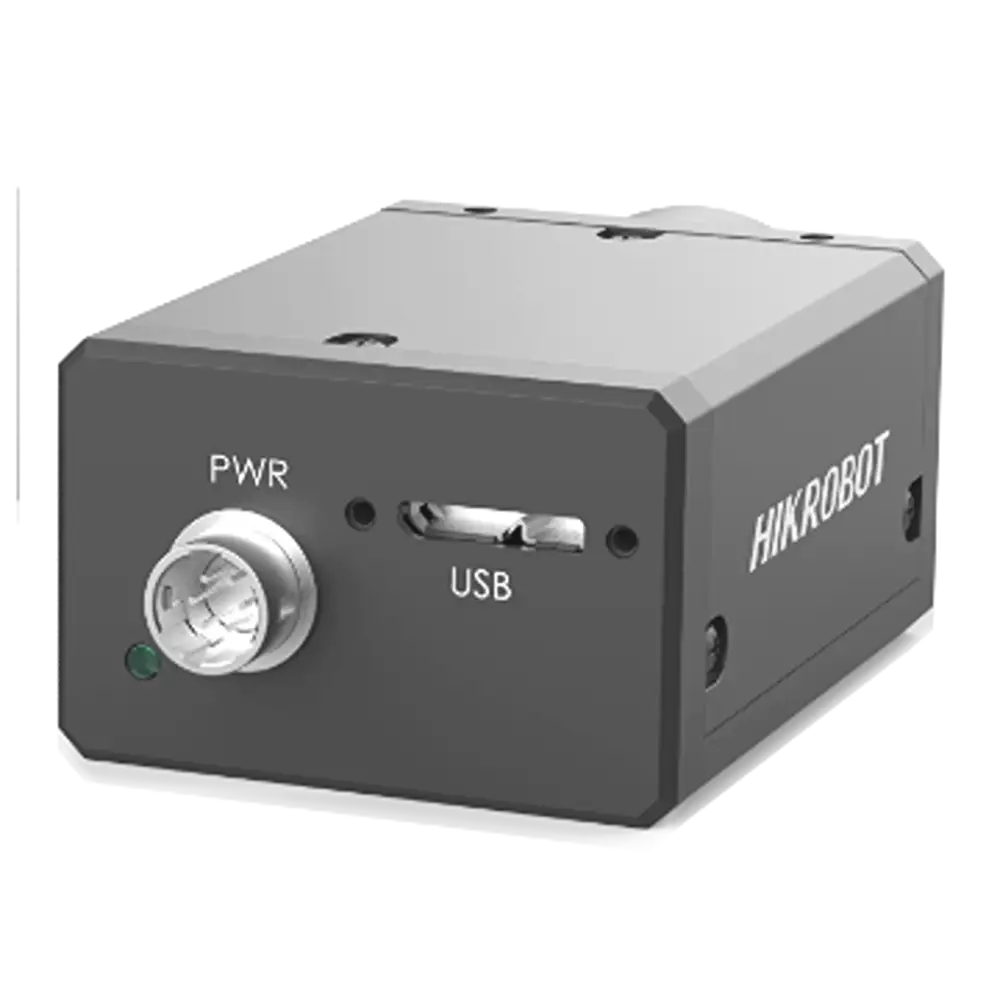

Flächenkamera MV-CH120-11UM
Hersteller-Artikelnummer: MV-CH120-11UM
- Auflösung
- 12,3 MP
- Pixel
- 4096 × 3000
- Max. Bildrate
- 30,3 fps
- Farbe / Mono
- Mono
- Shuttertyp
- Global Shutter
- Sensorformat
- 1.1"
- Pixelgröße
- 3,45 µm × 3,45 µm
- Schnittstelle
- USB 3.0
- Objektivanschluss
- C-Mount
In Auslaufphase - aktuell noch bestellbar
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | MV-CH120-11UM |
|---|---|
| Typ | 12MP Area Scan Camera, USB3, IMX304, High-speed version, Mono |
| Sensortyp | CMOS, Global Shutter |
| Sensor-Modell | Sony® IMX304 |
| Pixelgröße | 3.45 µm × 3.45 µm |
| Sensorgröße | 1.1" |
| Auflösung | 4096 × 3000 |
| Max. Bildrate | 30.3 fps @ 4096 × 3000 Mono 8 |
| Dynamikbereich | 72.2 dB |
| Signal-Rausch-Verhältnis (SNR) | 40.2 dB |
| Gain (Verstärkung) | 0 dB bis 24 dB |
| Belichtungszeit | Ultrakurz-Modus: 1 µs bis 14 µs Standard-Modus: 15 µs bis 10 s |
| Belichtungsmodus | Belichtung Aus/Einmalig/Kontinuierlich |
| Mono/Farbe | Mono |
| Pixelformat | Mono 8/10/10Packed /12/12Packed |
| Binning | Unterstützt 1 × 1, 2 × 2, 4 × 4 |
| Decimation | Unterstützt 1 × 1, 2 × 2, 4 × 4 |
| Bildspiegelung | Horizontale und vertikale Bildspiegelung |
| Schnittstelle | USB 3.0, kompatibel mit USB 2.0 |
| Digital-I/O | 6-poliger P7-Steckverbinder für Versorgung und I/O: optoentkoppelter Eingang × 1 (Line 0), optoentkoppelter Ausgang × 1(Line 1), und bidirektionaler, nicht isolierter I/O × 1 (Line 2) |
| Stromversorgung | 9 VDC bis 24 VDC, supports USB power supply |
| Leistungsaufnahme | typ. 4.67 W @ 5 VDC (USB 3.0 provides power supply) |
| Objektivanschluss | C-Mount |
| Abmessungen | 44 mm × 29 mm × 59 mm (1.7" × 1.1" × 2.3") |
| Gewicht | ca. 100 g (0,2 lb.) |
| Schutzklasse | IP30 (bei korrekt montiertem Objektiv und Verkabelung) |
| Betriebstemperatur | 0 °C bis 50 °C |
| Lagertemperatur | –30 °C bis 70 °C |
| Luftfeuchtigkeit | 20 % RH bis 80 % RH (nicht kondensierend) |
| Software | MVS oder Fremdsoftware nach dem USB3 Vision Protokoll |
| Betriebssystem | 32/64-bit Windows 7/10, 64-bit Windows 11, und 32/64-bit Linux |
| Kompatibilität | USB3 Vision, GenICam |
| Zertifizierung | CE, RoHS, KC |
| Eingangsspannung | 9 VDC to 24 VDC, supports USB power supply |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.
Dokumente
- Datenblatt herunterladen
Datenblatt Hikrobot Flächenkamera MV-CH120-11UM
Datenblatt · EN · 562 KB
- Herunterladen
Technische Zeichnung Hikrobot Flächenkamera MV-CH120-11UM
Technische Zeichnung · EN · 1 MB
Software und SDK (12)
- Herunterladen
MVS V5.1.0 (Windows)
Software / Firmware · EN · 738 MB
- Herunterladen
MVS V5.1.0 (Linux) (aarch64)
Software / Firmware · EN · 296 MB
- Herunterladen
MVS V5.1.0 (Linux) (x86)
Software / Firmware · EN · 268 MB
- Herunterladen
MVS V5.1.0 (Linux) (x86_64)
Software / Firmware · EN · 368 MB
- Herunterladen
MVS V5.0.0 (MacOS)
Software / Firmware · EN · 86 MB
- Herunterladen
Industrial Camera SDK V4.8.1 Runtime Package (Windows)
Software / Firmware · EN · 75 MB
- Herunterladen
Industrial Camera SDK V4.8.1 Runtime Package (Linux)
Software / Firmware · EN · 146 MB
- Herunterladen
MVS V5.0.2 (Windows)
Software / Firmware · EN · 456 MB
- Herunterladen
MVS V5.0.2 (Linux)
Software / Firmware · EN · 778 MB
- Herunterladen
VisionMaster V4.4.0 Sample File
Software / Firmware · EN · 956 MB
- Herunterladen
VisionMaster V4.4.0 Basic Package
Software / Firmware · EN · 1775 MB
- Herunterladen
VisionMaster V4.4.0 DL Package (Supplemental) (2,7 GB)
Software / Firmware · EN
- Herunterladen
Handbuch Hikrobot Flächenkamera MV-CH120-11UM
Handbuch · EN · 4 MB
Beschreibung
Die Hikrobot Flächenkamera MV-CH120-11UM ist eine 12,3 MP-Monochromkamera der CH-Serie mit USB3,0-Schnittstelle. Sie basiert auf dem Sony® IMX304-Sensor (CMOS, global shutter, 1,1") und liefert bis zu 30,3 fps bei 4096 × 3000 Pixeln (Pixelgröße 3,45 µm × 3,45 µm). Objektivanschluss C-mount, Versorgung 9 VDC to 24 VDC, supports USB power supply, Abmessungen 44 mm × 29 mm × 59 mm, Gewicht ca. 100 g, Schutzart IP30.
