HIKROBOT

Platinenkamera MV-CB016-10GM-S

Hersteller-Artikelnummer: MV-CB016-10GM-S · 306301611

Auflösung: 1,6 MP
Pixel: 1440 × 1080
Max. Bildrate: 65,2 fps
Farbe / Mono: Mono
Shuttertyp: Global Shutter
Sensorformat: 1/2.9"
Pixelgröße: 3,45 µm × 3,45 µm
Schnittstelle: GigE
Objektivanschluss: S-Mount (M12)

Preis und Verfügbarkeit auf Anfrage

Menge

Diesen Artikel direkt per E-Mail anfragen

Unsicher bei der Auswahl?

Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.

Anwendung prüfen lassen

Technische Daten

Hersteller-Artikelnummer	MV-CB016-10GM-S
Typ	1.6MP Board Level Camera, GigE,IMX296,Mono,M12-Mount
Sensortyp	CMOS, Global Shutter
Sensor-Modell	Sony® IMX296
Pixelgröße	3.45 µm × 3.45 µm
Sensorgröße	1/2.9"
Auflösung	1440 × 1080
Max. Bildrate	65.2 fps @1440 × 1080
Dynamikbereich	74 dB
Signal-Rausch-Verhältnis (SNR)	41 dB
Gain (Verstärkung)	0 dB bis 24 dB
Belichtungszeit	Ultrakurz-Modus: 1 µs bis 14 µs Standard-Modus: 15 µs bis 10 s
Belichtungsmodus	Belichtung Aus/Einmalig/Kontinuierlich
Mono/Farbe	Mono
Pixelformat	Mono 8/10/10p/12/12p
Binning	Unterstützt 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Decimation	Unterstützt 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Bildspiegelung	Horizontale und vertikale Bildspiegelung
Schnittstelle	Gigabit Ethernet, kompatibel mit Fast Ethernet
Digital-I/O	6-pin connector für Versorgung und I/O: non-isolated input × 1 (Line 0), non-isolated output × 1 (Line 1), und bidirektionaler, nicht isolierter I/O × 1 (Line 2).
Stromversorgung	9 VDC bis 24 VDC, PoE-fähig
Leistungsaufnahme	typ. 2.6 W@12 VDC
Objektivanschluss	M12-Mount
Abmessungen	29 mm × 29 mm × 30,2 mm (1.1" × 1.1" × 1.2")
Gewicht	ca. 45 g (0,1 lb.)
Betriebstemperatur	0 °C bis 50 °C
Lagertemperatur	-30 °C bis 70 °C
Luftfeuchtigkeit	20 % bis 80 % RH (nicht kondensierend)
Software	MVS oder Fremdsoftware nach dem GigE Vision Protokoll
Betriebssystem	32/64-bit Windows XP/7/10, 32/64-bit Linux und 64-bit MacOS
Kompatibilität	GigE Vision V2.0, GenICam
Zertifizierung	CE, FCC, RoHS, KC

Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

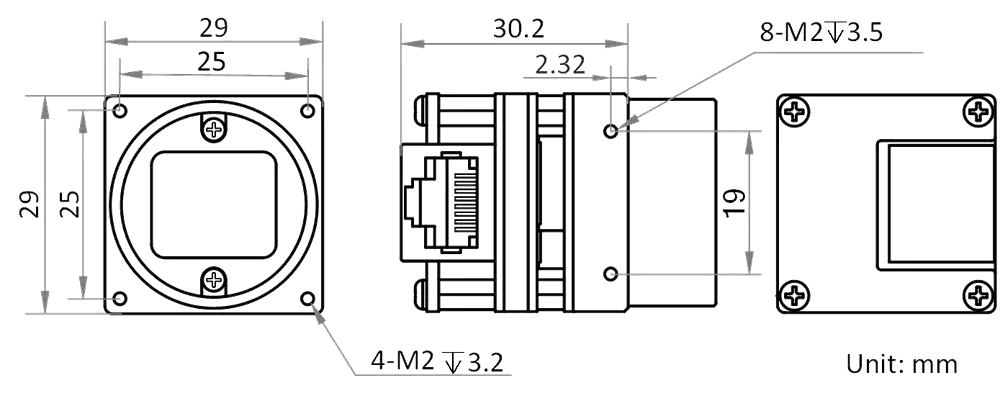

Maßzeichnung

Dokumente

Datenblatt HikRobot Platinenkamera MV-CB016-10GM-S
Datenblatt · EN · 804 KB
Datenblatt herunterladen
Technische Zeichnung HikRobot Platinenkamera MV-CB016-10GM-S
Technische Zeichnung · EN · 18 MB
Herunterladen

Software und SDK (12)

MVS V5.1.0 (Windows)
Software / Firmware · EN · 738 MB
Herunterladen
MVS V5.1.0 (Linux) (aarch64)
Software / Firmware · EN · 296 MB
Herunterladen
MVS V5.1.0 (Linux) (x86)
Software / Firmware · EN · 268 MB
Herunterladen
MVS V5.1.0 (Linux) (x86_64)
Software / Firmware · EN · 368 MB
Herunterladen
MVS V5.0.0 (MacOS)
Software / Firmware · EN · 86 MB
Herunterladen
Industrial Camera SDK V4.8.1 Runtime Package (Windows)
Software / Firmware · EN · 75 MB
Herunterladen
Industrial Camera SDK V4.8.1 Runtime Package (Linux)
Software / Firmware · EN · 146 MB
Herunterladen
MVS V5.0.2 (Windows)
Software / Firmware · EN · 456 MB
Herunterladen
MVS V5.0.2 (Linux)
Software / Firmware · EN · 778 MB
Herunterladen
VisionMaster V4.4.0 Sample File
Software / Firmware · EN · 956 MB
Herunterladen
VisionMaster V4.4.0 Basic Package
Software / Firmware · EN · 1775 MB
Herunterladen
VisionMaster V4.4.0 DL Package (Supplemental) (2,7 GB)
Software / Firmware · EN
Herunterladen

Handbuch HikRobot Platinenkamera MV-CB016-10GM-S
Handbuch · EN · 3 MB
Herunterladen

Zubehör

Datenkabel(25)

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 30 m

RJ45 (with locking stud) · 30 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 5 m

RJ45 (with locking stud) · 5 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45 Winkel-RJ45), 15 m

RJ45 (with locking stud),Bend (up) · 15 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 30 m

RJ45 (with locking stud) · 30 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 7 m

RJ45 (with locking stud) · 7 m

Datenkabel

HIKROBOT

SuperFlex GigE Datenkabel (RJ45-RJ45), 10 m

RJ45 (with locking stud) · 10 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 10 m

RJ45 (with locking stud) · 10 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45 Winkel-RJ45), 15 m

RJ45 (with locking stud),Bend (up) · 15 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45 Winkel-RJ45), 5 m

RJ45 (with locking stud),Bend (up) · 5 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45 Winkel-RJ45), 5 m

RJ45 (with locking stud),Bend (up) · 5 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 1 m

RJ45 (with locking stud) · 1 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 60 m

RJ45 (with locking stud) · 60 m

Datenkabel

HIKROBOT

SuperFlex GigE Datenkabel (RJ45-RJ45), 3 m

RJ45 (with locking stud) · 3 m

Datenkabel

HIKROBOT

SuperFlex GigE Datenkabel (RJ45-RJ45), 7 m

RJ45 (with locking stud) · 7 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 5 m

RJ45 (with locking stud) · 5 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 10 m

RJ45 (with locking stud) · 10 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 3 m

RJ45 (with locking stud) · 3 m

Datenkabel

HIKROBOT

SuperFlex GigE Datenkabel (RJ45-RJ45), 5 m

RJ45 (with locking stud) · 5 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 15 m

RJ45 (with locking stud) · 15 m

Datenkabel

HIKROBOT

SuperFlex GigE Datenkabel (RJ45-RJ45), 15 m

RJ45 (with locking stud) · 15 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 3 m

RJ45 (with locking stud) · 3 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45 Winkel-RJ45), 3 m

RJ45 (with locking stud),Bend (up) · 3 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 15 m

RJ45 (with locking stud) · 15 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45 Winkel-RJ45), 3 m

RJ45 (with locking stud),Bend (up) · 3 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 7 m

RJ45 (with locking stud) · 7 m

Datenkabel

Beschreibung

Die HikRobot Platinenkamera MV-CB016-10GM-S ist eine kompakte 1,6 MP Monochromkamera auf Basis des Sony® IMX296-Sensors mit GigE-Schnittstelle. Sie liefert Monochrombilder in einer Auflösung von 1440 × 1080 bei bis zu 65,2 fps @1440 × 1080 mit kompakten Abmessungen von 29 mm × 29 mm × 30,2 mm (1,1" × 1,1" × 1,2") und unterstützt Power-over-Ethernet (PoE).

Die CB-Serie wurde speziell für Anwendungen mit hohen Anforderungen an Platzbedarf entwickelt und eignet sich für industrielle Bildverarbeitung, medizinische Systeme, Embedded-Systeme und 3D-Anwendungen.
